barco clickshare беспроводная система презентаций

10 000 BYN
barco clickshare беспроводная система презентаций

При использовании ClickShare можно подключиться к видеосистеме зала заседаний всего одним нажатием кнопки. Это не только помогает докладчику за секунду вывести презентацию на экран, но и позволяет присутствующим активнее участвовать в обсуждении. В результате повышаются эффективность работы участников и качество принимаемых решений.

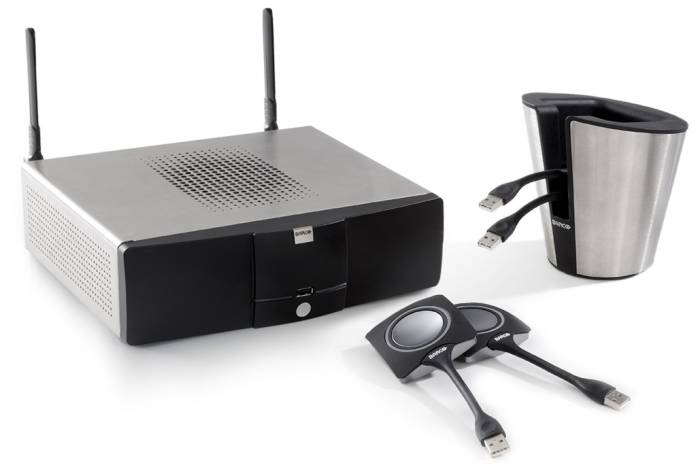

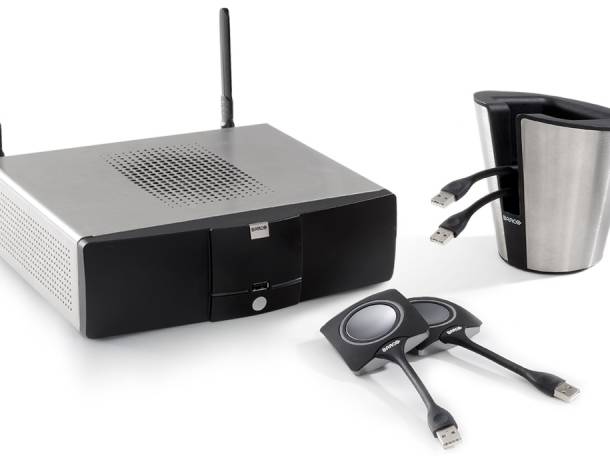

В настоящее время на рынке доступны четыре разных комплекта. Каждый комплект продается в конкретном регионе и может быть использован только в нем. Стандартный набор ClickShare состоит из основного блока, лотка и четырех кнопок. Программное обеспечение основного блока зависит от региона приобретения продукта. При необходимости можно приобрести дополнительные кнопки и лотки. В комплект поставки ClickShare входят принадлежности, адаптированные для страны, в которой приобретается продукт: кабели питания, кронштейны для крепления на стене и потолке, переходник DVI — VGA. Отдельно приобретается ClickShare Link. С помощью него можно подключить iPad к ClickShare. И тогда все содержимое сенсорного экрана iPad передается по кабелю или беспроводной связи через Apple TV на экран в зале заседаний.

В комплект ClickShare Link входят:

1. блок ClickShare Link;

2. переходник DVI — HDMI;

3. адаптер питания;

4. четыре зажима питания;

5. кабель USB.

Функции основного блока

Основной блок принимает беспроводной сигнал от кнопок и управляет показом содержимого и звуком аудиосистемы в зале заседаний. Основной блок можно поместить в шкаф, поставить на стол либо повесить на стену или потолок в зале заседаний.





Основные сведения о ClickShare

Порт USB.

Порт USB используется для обновления программного обеспечения основного блока и кнопок.

При подключении кнопки к основному блоку выполняется их сопряжение. Основной блок проверяет актуальность программного обеспечения и микропрограммы кнопки. Если имеются более поздние версии, основной блок выполняет обновление. По цвету светодиодов на передней панели основного блока можно судить о состоянии системы:

Постоянный красный

Получение содержимого от кнопок и потоковая передача на экран.

Выполнено сопряжение кнопки и обновление ее программного обеспечения. Теперь кнопку можно отключить от основного блока.

Идет первый этап загрузки основного блока.

Мигающий белый

Выполняется запуск системы (второй этап).

Выполняется сопряжение кнопки.

Выполняется обновление программного обеспечения основного блока.

Медленно мигающий белый

Режим ожидания (вывод изображения на дисплей отключен).

Постоянный белый

Система включена и готова к работе (на дисплее отображается приветственное сообщение).

Сопряжение выполнено.

Мигающий красный

Возникла ошибка.

Кнопка режима ожидания

Кнопка на передней панели основного блока предназначена для его включения и выключения, а также для перехода в режим ожидания и выхода из него.

Когда система находится в активном режиме, короткое нажатие переводит ее в режим ожидания.

Когда система находится в режиме ожидания, короткое нажатие переводит ее в активный режим.

Если система включена, то при долгом нажатии этой кнопки выполняется завершение работы и выключение блока.

Если система выключена, то при долгом или коротком нажатии кнопки она будет включена.

Функции кнопки

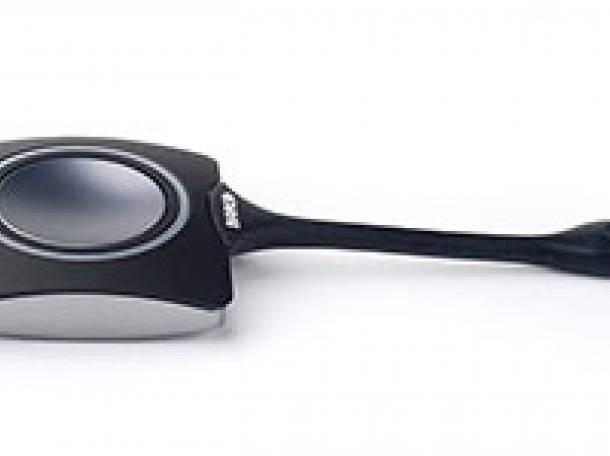

По умолчанию в комплекте ClickShare поставляются четыре кнопки. Кнопка состоит из трех основных функциональных компонентов: USB-разъема, кнопки и светодиодного кольца.

С помощью USB-разъема можно подключить кнопку к ноутбуку для вывода изображения с его экрана на дисплей или к основному блоку для сопряжения кнопки с основным блоком или обновления ее программного обеспечения.
Кнопка. Нажмите кнопку, чтобы вывести изображение с ноутбука на дисплей в зале заседаний. Нажимая кнопку во время собрания, можно включать и отключать вывод изображения. Если удерживать кнопку нажатой в течение 2 секунд, содержимое экрана ноутбука будет показано на дисплее зала заседаний в полноэкранном режиме, а изображения из других текущих источников сигнала не будут видны.
Светодиодное кольцо. Светодиодное кольцо отражает текущее состояние ClickShare.
Мигающий белый. Кнопка подключена к ноутбуку и проходит инициализацию или ожидает запуска приложения ClickShare пользователем. Выполняется сопряжение кнопки или обновление ее программного обеспечения в основном блоке.
Постоянный белый. Блок ClickShare готов к выводу изображения с ноутбука на дисплей. Сопряжение выполнено. Теперь кнопку можно отключить от основного блока.
Постоянный красный. Изображение с экрана ноутбука выводится на дисплей. Выполнено сопряжение кнопки и обновление ее программного обеспечения. Теперь кнопку можно отключить от основного блока.
Мигающий красный. Возникла ошибка.
Выключен (не горит). Кнопка не подключена или неправильно подключена к порту USB.Возможно, кнопка неисправна, порт USB или компьютер.

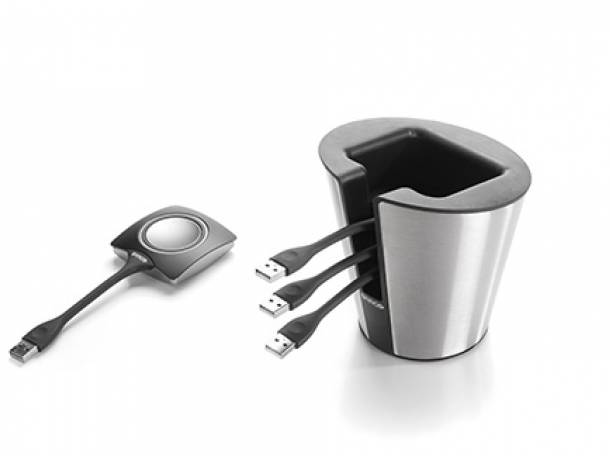

Лоток предназначен для хранения кнопок на столе по окончании собрания. В один лоток можно поместить до пяти кнопок.

Поддержка мобильных устройств

Ниже перечислены приложения, которые поддерживает ClickShare. Их можно установить на мобильном устройстве, загрузив из Google Play или Apple App Store. Перед тем как использовать мобильное устройство с ClickShare, его необходимо подключить по сети Wi-Fi к основному блоку ClickShare. Приложение ClickShare Presenter iOS и MirrorOp Sender for Galaxy

Начало работы



В режиме ожидания вывод сигнала на дисплей отключен. Дисплей автоматически переходит в режим энергосбережения. Когда основной блок выключен, переводим тумблер на задней панели основного блока в положение «I». Коротко нажимаем кнопку режима ожидания. Если подключить кнопку к ноутбуку, основной блок автоматически выйдет из режима ожидания и будет включен вывод изображения на дисплей. Если к основному блоку некоторое время не были подключены кнопки, он может автоматически перейти в режим ожидания. При входе в зал заседаний, который оборудован ClickShare, если дисплей не находится в режиме энергосбережения, на нем отображаются обои ClickShare. Извлекаем кнопку из лотка и подключаем кнопку к порту USB ноутбука. Светодиоды кнопки начнут мигать белым цветом.В операционной системе ноутбука появится новый диск.

Теперь возможны две ситуации:

- На ноутбуке предварительно установлено средство запуска (загружено из основного блока или с веб-сайта Barco или развернуто во всей компании ИТ-отделом). В этом случае доступ к ClickShare уже есть.

- На ноутбуке ничего не установлено. Переходим к диску ClickShare на ноутбуке и дважды щелкаем по нему. Дважды щелкаем по значку приложения ClickShare. Клиентское программное обеспечение ClickShare будет запущено, а его значок появится в области уведомлений. Когда система готова к использованию, рядом со значком появляется сообщение. Светодиоды кнопки горят белым цветом.

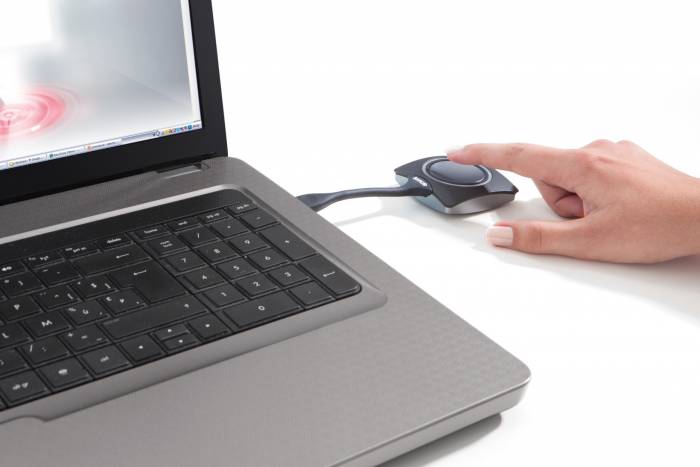

Чтобы вывести изображение с компьютера на дисплей, нажимаем кнопку. Светодиоды кнопки загорятся красным цветом, а на дисплее появится изображение с экрана компьютера. Если на основном блоке ClickShare включен звук, то звук с ноутбука также будет доступен на аудиовыходе основного блока и будет воспроизводиться через аудиосистему зала заседаний. В области уведомлений значок ClickShare начнет вращаться. В левом нижнем углу добавленного содержимого будет ненадолго показано имя пользователя, который вошел в систему на ноутбуке. ClickShare автоматически масштабирует содержимое экрана в соответствии с размером дисплея в зале заседаний. Пропорции исходного изображения останутся неизменными. Чтобы убрать свое содержимое с дисплея, нажмем кнопку еще раз. Светодиоды кнопки загорятся белым цветом. ClickShare способен одновременно отображать на дисплеях в зале заседаний содержимое из четырех беспроводных источников или из трех беспроводных источников и одного устройства iPad через ClickShare Link. Беспроводным источником является кнопка ClickShare или планшет iPad, или устройство Android с приложением ClickShare. Это означает, что четыре человека в зале заседаний могут нажать свои кнопки, нажать виртуальные кнопки в приложении ClickShare или подключить устройство iOS через ClickShare Link, чтобы одновременно вывести изображения на дисплей. Если вы, будучи пятым пользователем, захотите вывести изображение со своего экрана на дисплей, то будете заблокированы. На вашем экране появится сообщение о том, что достигнуто максимально допустимое количество пользователей. Вы можете подождать, пока один из четырех пользователей не уберет свое содержимое с дисплея, или отобразить свое содержимое в полноэкранном режиме. В этом случае четыре изображения будут убраны, а на дисплее появится содержимое вашего экрана.

Использование устройства iOS с ClickShare Link



Содержимое сенсорного экрана устройства iOS можно вывести на большой дисплей в зале заседаний. Перед тем как передавать содержимое с устройства iOS на дисплей, в зале заседаний необходимо установить дополнительное устройство ClickShare Link. Материалы, отображаемые на устройствах на iOS, можно вывести на центральный экран с помощью соответствующей функции. При воспроизведении видео на мобильном устройстве протокол трансляции автоматически переключается с дублирования экрана на потоковое воспроизведение. Материалы, отображаемые на мобильном устройстве, будут выводиться на центральном дисплее или проекторе.

Настройка звука

Звуковые сигналы от разных пользователей объединяются в основном блоке в один выходной сигнал. Каждый подключенный пользователь должен управлять своим аудио сигналом путем настройки звука на своем компьютере. Если пользователь не хочет транслировать свой аудиосигнал, он должен выключить звук на своем компьютере. В некоторых операционных системах необходимо установить ClickShare в качестве устройства вывода звука по умолчанию.

Сопряжение

Чтобы можно было пользоваться кнопкой, ее нужно назначить основному блоку. Этот процесс называется сопряжением. По умолчанию в комплекте ClickShare поставляются четыре кнопки, уже сопряженные с основным блоком. Если кнопка была приобретена дополнительно или ее нужно назначить другому основному блоку, для нее необходимо выполнить сопряжение. Обновление программного обеспечения кнопки выполняется в фоновом режиме и никак не отражается на работе пользователей с системой. При желании эту функцию можно отключить в веб-интерфейсе. При откате или обновлении до старой версии программного обеспечения основного блока для кнопок нужно вручную выполнить сопряжение, чтобы обновить их программное обеспечение. Кнопка может быть сопряжена только с одним основным блоком.

Кнопка всегда подключается к тому основному блоку, с которым она была сопряжена в последний раз.

Сопряжение кнопки с основным блоком

Подключаем кнопку к порту USB на передней панели основного блока. Светодиоды на кнопке и основном блоке начнут мигать белым цветом. Это означает, что идет процесс сопряжения. Основной блок автоматически проверяет актуальность программного обеспечения кнопки. Если есть более поздняя версия, основной блок выполнит обновление.

Возможные результаты процесса сопряжения:

- Светодиоды горят белым цветом. Это значит, что кнопка сопряжена с основным блоком, но обновление программного обеспечения не требуется. Кнопку можно отключить от основного блока.

- Светодиоды горят красным цветом. Это значит, что кнопка сопряжена с основным блоком и обновление программного обеспечения завершено. Кнопку можно отключить от основного блока.

Отключите кнопку от основного блока и кнопка готова к использованию.



Покидая зал заседаний, отключите кнопку от ноутбука и поместите ее обратно в лоток и на ноутбуке не останется никаких следов приложения ClickShare.

ClickShare просто работает. Очевидно, что, если учесть время, которое необходимо для подключения ноутбука к дисплею конференц-зала, организаторы презентаций экономят массу усилий. Результат – большая уверенность при проведении презентаций и повышение их качества. Кроме того, ClickShare позволяет другим участникам собрания более активно участвовать в дискуссиях.

Частное Торговое Унитарное Предприятие «ДиалТон», УНП 192390732
© 2016 SMART MULTIMEDIA SYSTEMS

https://www.youtube.com/watch?v=qzY_mw9rGcM

Минск, http://smms.by/news/869-kommutaciya-bez-provodov-barco-clickshare
