Программное обеспечение TankView для мониторинга резервуаров
Программное обеспечение TankView предназначено для управлени системой измерения уровня TankView,построенной на базе уровнемеров У-25 ,латчиков температуры , контроллеров и средств сопряжения, выпускаемых ООО «Завод «Радан»(Россия,г.Екатеринбург)
Основные технические характеристики системы измерения уровня TankView
Наименование параметра Значение
Диапазон измерения уровня1 (0,2 - 20,0) м
Диапазон измерения температуры от минус 55 до плюс 125 C
Предел допускаемой основной абсолютной погрешности при измерении уровня2:
в диапазоне (0,2-5,0) м
в диапазоне (5,0-20,0) м
15 мм
50 мм
Предел допустимой абсолютной погрешности при измерении температуры 1 С
Количество точек контроля уровня3 до 80
Количество точек контроля температуры3 64 + до 7 на уровнемер
Управление работой системы измерения уровня осуществляется программным обеспечением TankView. Программное обеспечение TankView функционирует под управлением операционных систем Windows 98, Windows 2000 , Windows XP на пульте индикации и управления (ПИУ), выполненном на базе компьютера IBM PC AT. Информация о контролируемых уровнях и температурах отображается на экране монитора.
В состав программного обеспечения входит две программы:
- TankView.exe ("Работа с уровнемерами")
Программа предоставляет интерфейс оператору для работы с системой измерения уровня и температуры. TankView является OPC клиентом, обменивается данными с программой HwExplorer и может устанавливаться, как на компьютере, к которому подключены контроллеры и запущена программа HwExplorer, так и на удаленном компьютере, находящемся в локальной сети.
- HwExlorer.exe ("Проводник устройств")
HwExplorer является OPC сервером, запускается на компьютере, к которому подключены контроллеры, обменивается данными с ними и предоставляет данные для программы TankView, или любого другого приложения поддерживающего OPC (OLE for Process Control).
Программа TankView позволяет:
- настраивать параметры контроллеров, датчиков уровня, температуры, блоков гальванической развязки
- контролировать текущий уровень продукта
- контролировать температуру продукта
- управлять режимом сохранения информации об уровне и температуре

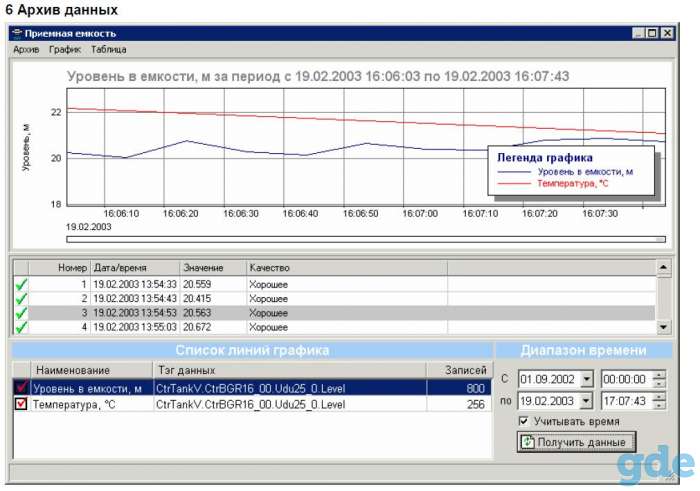

- просматривать данные об уровне и температуре за прошедший период с возможностью вывода информации в виде таблиц и графиков на печать.
- управлять дискретными выходами контроллера ACS102
Подробные сведения о работе с программой TankView можно получить из документа “Программный комплекс для работы с датчиками уровня. Руководство пользователя по работе и конфигурированию системы”, а также используя контекстную подсказку в программе TankView.
Программа HwExlorer позволяет:
- изменять и настраивать конфигурацию сети контроллеров (добавлять и удалять контроллеры и датчики, входящие в проект);
- настраивать параметры контроллеров и датчиков, подключенных к ним;
- загружать программы в контроллеры;
- настраивать список пользователей системы и их прав.
Подробные сведения о работе с программой HwExplorer можно получить из документа “Программа
“Проводник устройств HwExplorer”. Руководство по эксплуатации”, а также используя контекстную подсказку в программе HwExplorer.
О цене и условиях поставки программного обеспечения TankView в Республику Беларусь можно узнать ,
позвонив по телефонам ,указанным в объявлении, или отправив запрос на электронную почту.
