Ультразвуковой расходомер с накладными датчиками АКРОН-01 для жидкостей

Ультразвуковой расходомер с накладными датчиками АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.
Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений Российской Федерации под № и может быть использован для любых учетных операций, в том числе коммерческих.
На сегодня ультразвуковой расходомер с накладными датчиками АКРОН-01 не включен в Госреестр средств измерений Республики Беларусь.Однако даже с учетом стоимости метрологической аттестации его цена намного ниже конкурентов.
Фирма "Сигнур" выпускает также портативный измерительный комплект в составе расходомера Акрон-01 и толщиномера.
Применение расходомеров с накладными акустическими датчиками обеспечивает высокую надежность функционирования ультразвуковых расходомеров, особенно при измерении расхода высокоагрессивных сред. При этом исключаются дополнительные потери напора. Накладные ультразвуковые преобразователи позволяют проводить как стационарные, так и экспресс-измерения расхода жидкостей. Акустические преобразователи имеют специальную систему крепления и могут монтироваться на действующих трубопроводах без остановки технологического процесса, что существенно упрощает монтаж приборов (время монтажа около 20 мин), делает их удобными в эксплуатации. Применение расходомеров с накладными датчиками обеспечивает значительную экономию затрат, так как стоимость установки врезных расходомеров может быть сравнима со стоимостью самих расходомеров, а для трубопроводов больших диаметров – и превосходить стоимость самих приборов.
Кроме того, ультразвуковые расходомеры с накладными датчиками позволяют проводить измерение расхода жидкости, протекающей в чугунных, пластмассовых, стеклянных и т.п. трубопроводах, где применение врезных расходомеров существенного затруднено.
Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

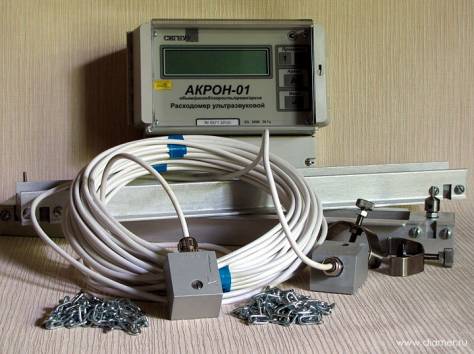

Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей (накладные датчики) и устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на наружной поверхности, очищенной от грязи, краски и ржавчины.
Расходомер АКРОН-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:
текущие значения измеряемых величин:
- объема протекающей жидкости (м3);
- мгновенного значения расхода (м3/ч);
- скорости потока;
- общего времени учета;
дата и время;
содержимое архивов:
- почасового – 2500 записей (более 100 суток);
- посуточного – 2200 записей (более 6 лет);
- перерывов учета – 100 записей;
индикация настройки акустического канала при монтаже;
диагностические сообщения о неисправностях.
Выходной сигнал расходомера АКРОН-01 - 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямо пропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также через GSM-модем.
Диаметр условного прохода трубопровода, мм…. 40 - 2000
Верхние пределы диапазонов измеряемого расхода, м3/ч …..8 - 40000
Основная погрешность, % (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу - после места установки:
при измерении объемного расхода ±1,5
при измерении количества ±2
Температура, град С:
контролируемой среды -10 до +150
воздуха, окружающего БЭ-1 -20 до +50
Степень защиты от внешних воздействий оболочки ПП-1 и БЭ-1 – IP-65 по ГОСТ 14254.
Питание от сети переменного тока, В…. 220
Межповерочный интервал …….2 года
Вы можете купить ультразвуковой расходомер с накладными датчиками АКРОН-1 у нас в Республике Беларусь в Минске по выгодной цене.
Тел.+375 29 6 13 14 17
