Предназначены для установки в электрических цепях напряжением до 660 В переменного тока частотой 50-60 Гц и до 220 В постоянного тока, для защиты электрических цепей от перегрузок и токов короткого замыкания, в т. ч. для встраивания в комплексные устройства, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором для оперативных включений и отключений указанных цепей с частотой до 30 включений в час (нужно учитывать, что пускатель или контактор рассчитан на большое количество срабатываний в час, в отличие от автомата)
Главное отличие данных блочных аппаратов от модульных исполнений в том, что они работоспособны в промышленных трёхфазных системах.
Краткие технические и эксплуатационные характеристики трёхполюсных автоматов:
-уставка электромагнитного расцепителя 12In, означает молниеносное срабатывание (в течение 0.2 секунд) при достижении током замыкания накоротко значения приближённого к уставке (например, если номинал In = 20А, то условное расцепление вызовется при токе равном 1220 = 240 ампер);
-предельная коммутационная способность (наибольший ток КЗ, который способен выключить аппарат): 2 кА (10А), 3 кА (16-25 ампер включительно),
-коммутационная стойкость к износу 16 тысяч циклов ВО для изделий на токи до 40А включительно
-механическая стойкость к износу 20 тысяч операция смыкания / размыкания (не имеет практического значения).

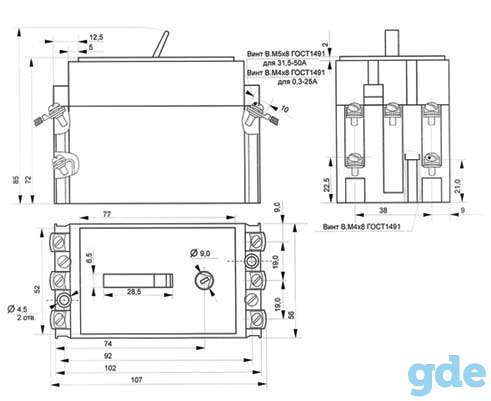

Основное отличие выключателей АЕ 2046 и АЕ 2046М (малогабаритное исполнение) состоит в размерах (высота х ширина х глубина) и массе:
-207х75х120 мм, около 1.40 кг
-145х75х105 мм, около 0.95 кг соответственно.
Детальная информация по монтажу приведена в руководстве по эксплуатации.

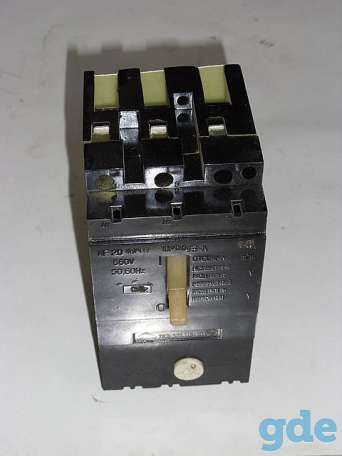

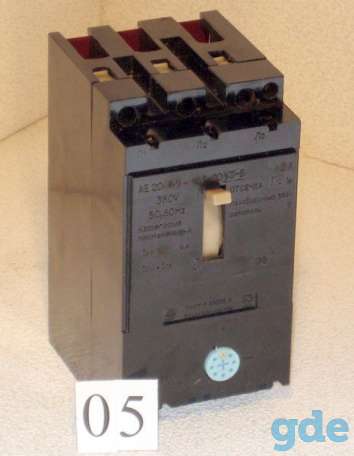

Управление происходит при помощи пластикового ручного привода, контактные выводы допускают подключение медных и алюминиевых проводников, крепление к вертикальной поверхности осуществляется при помощи винтов (идут в комплекте). Укомплектованы тепловым и электромагнитным расцепителем (последний настроен на срабатывание при токе КЗ больше 12In).
