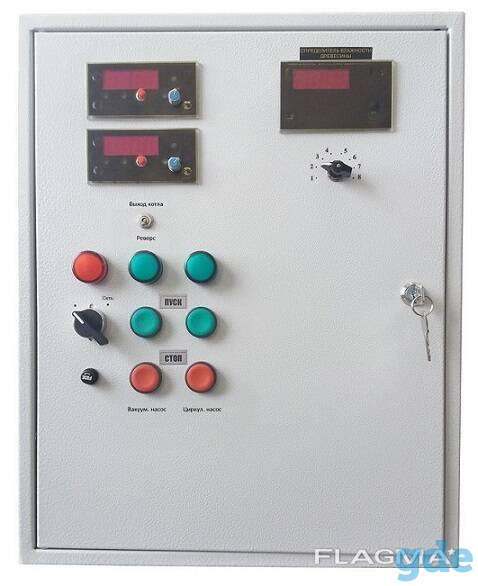

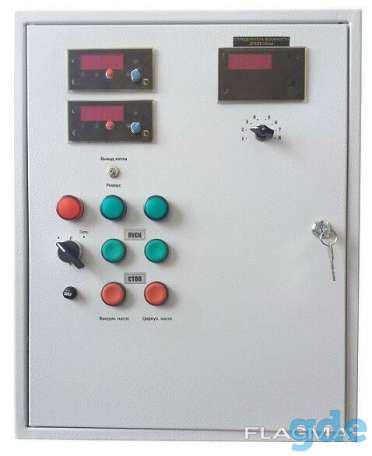

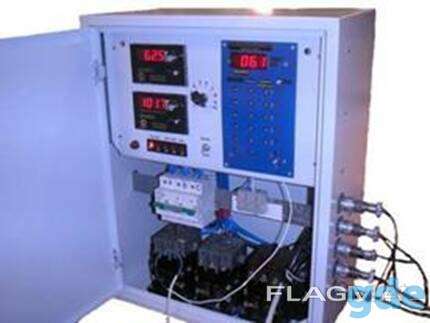

Пульт управления сушильной камерой представляет собой металлический короб с установленными внутри силовыми коммутационными устройствами и органами управления на передней панели.
Силовые коммутационные устройства пульта обеспечивают следующие функции:
- включение электропитания камеры через блок автоматической защиты от перегрузки по току на 32А. (3 фазы 380 В)
- включение нагрузок камеры через реле и пускатели с блоком автоматического отключения от перегрузки по току на 6 А.
- включение нагревателей на 3 фазы с номинальным током до 6А через пускатели.
- включение питания терморегулятора , определителя/регулятора влажности или других дополнительных приборов.
Комплектация пульта управления.
1. Терморегулятор Sh0401 с датчиком ТСМ - 1шт (датчик 10 м) dt=3град.
2. Регулятор влажности воздуха Sh0452 - 1 шт. (датчик 10м).
3. Определитель влажности Sh0453p программируемый с коммутатором на 6 датчиков по 10м каждый - 1 к-т.
4. Вводной автомат 380 В 20 А , контакторы 25А - 2 шт., реле РП21 5А - 2 шт.
5. Корпус металлический размер 400х500х220мм.
6. На передней панели шкафа управления расположены клавиши с подсветкой: "Сеть " , "Вентиляторы " , "Нагрев " , «Клапан «Открыт - Закрыт».
Подключение и эксплуатация.
Подключение питающих проводов (фаз) производится непосредственно к клеммам автомата защиты на 32А. Он располагается внутри пульта под общей крышкой корпуса.
Силовые провода подаются через отверстия в дне пульта. Ноль сети подклю¬чается к болту заземления на дне корпуса пульта.
Включение и выключение коммутационных устройств пульта производится клавишами с подсветкой, расположенными на передней панели пульта.
Для включения пульта вначале необходимо включить клавишу питания сети терморегулятора. При этом засветится цифровое табло терморегулятора.
Затем следует включить клавишу «Вентиляторы». От нее будут включаться 2 вентилятора в режиме Аверс-Реверс.
После включения клавиш вентилятора и нагревателя управление силовым реле «Нагрев» передается терморегулятору. Справа от табло терморегулятора расположена кнопка «Режим переключения» режима индикации "Установка-Измерение" и ручка регулирования установки температуры.
До тех пор, пока измеренная температура будет ниже установки, реле «Нагрев» будет включено. Когда температура достигнет установки, нагрев отключится. После остывания ниже установки - опять включится и т. д.
Предприятие-изготовитель гарантирует безотказную работу пульта в течение 12 месяцев с даты изготовления.
