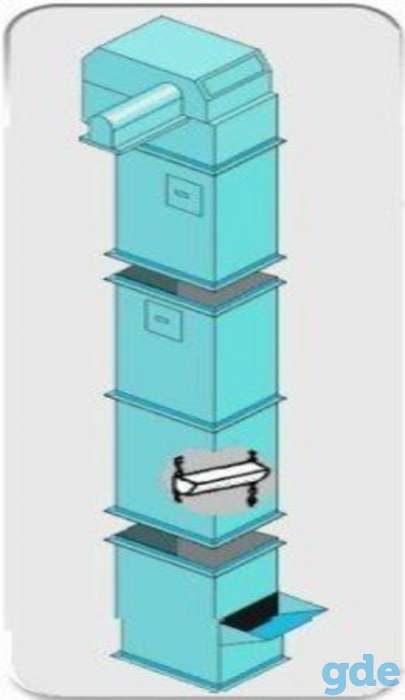

Элеватор ковшовый ЦГ - 200, 400, 650

Элеваторы ковшовые предназначены для транспортирования в вертикальном направлении зернистых, мелкокусковых и малоабразивных материалов, от начального до конечного пунктов их промежуточной загрузки и разгрузки. Элеваторы предназначены для работы в условиях умеренного климата (температура транспортируемого материала до 80°С).



Основные технические данные:



ЦГ- 200 :

Производительность, м3/час – 9,8-13;

Насыпаемая масса, т/м3 – до 1,8;

Высота элеватора Н, м – до 25;

Емкость ковша, л – 1,3;

Коэффициент заполнения ковшей – 0,6-0,8;

Цепного блока, мм – 400;

Скорость движения ковшей, м/с – 1,37;

Шаг ковшей, мм – 394;

Длина, мм – 2010;

Ширина, мм – 1965;

Высота, мм – 26210;

Электродвигатель, кВт – 7,5;

Масса элеватора, кг - до 3600;



ЦГ- 400 :

Производительность, м3/час - 40-50;

Насыпаемая масса, т/м3 - до 1,8;

Высота элеватора Н, м – до 25;

Емкость ковша, л – 6,3;

Коэффициент заполнения ковшей – 0,6-0,8;

Цепного блока, мм – 500;

Скорость движения ковшей, м/с – 1,47;

Шаг ковшей, мм – 515;

Длина, мм – 2556;

Ширина, мм – 2230;

Высота, мм – 26400;

Электродвигатель, кВт – 11;

Масса элеватора, кг - до 6000;



ЦГ- 650 :

Производительность, м3/час – 102;

Насыпаемая масса, т/м3 – до 1,8;

Высота элеватора Н, м - до 25;

Емкость ковша, л - 16,8;

Коэффициент заполнения ковшей – 0,6-0,8;

Цепного блока, мм – 800;

Скорость движения ковшей, м/с – 1,26;

Шаг ковшей, мм – 595;

Длина, мм – 2750;

Ширина, мм – 2844;

Высота, мм – 26720;

Электродвигатель, кВт – 18,5;



Масса элеватора, кг - до 9850;
