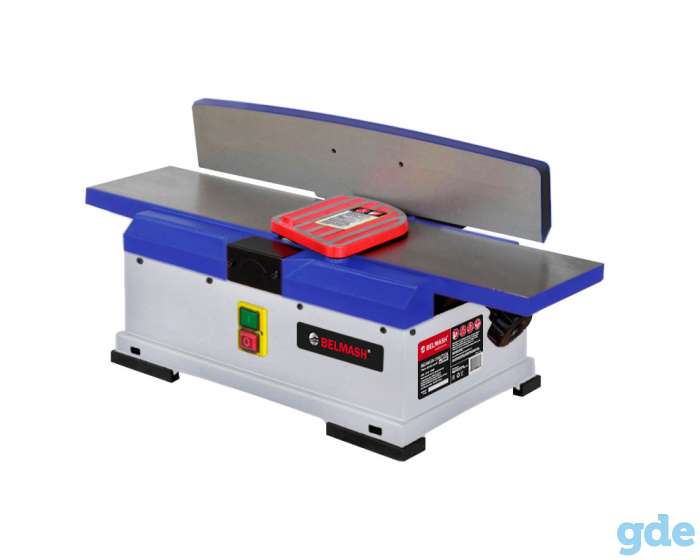

Станок предназначен для обработки древесины с целью придания ей необходимых размеров и форм.
При соответствующей наладке на станке можно выполнять следующие виды обработки:
строгание (фугование) по пласти или кромкам;
строгание (фугование) под углом (по ребрам);
выборку четверти.
Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.
Максимальная ширина обрабатываемой заготовки составляет 152 мм. Строгальный вал оснащен тремя ножами.
Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.
Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.
Для отвода отходов обработки установлен аспирационный патрубок диаметром 103 мм, к которому можно подключить вытяжную установку.
Устройство выполнено на стальной, сборной станине, оснащено подкатным приспособлением.
