Грохот инерционный – это установка, задачей которой является разделение на фракции щебня, гравия, песка, шлака и других материалов, применяемых в строительном и дорожном деле. Сита комплектуются по заявке заказчика. Размеры ячеек сит от 4х4 до 70х70 мм.
Грохот может быть отдельным видом технологического оборудования или применяться в комплексе с другим дробильно-сортировочным оборудованием: конвейерами, питателем, дробилками и т.п.

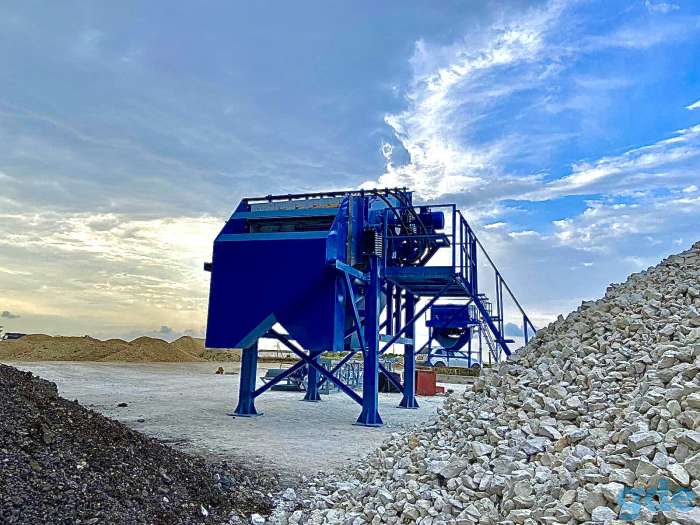

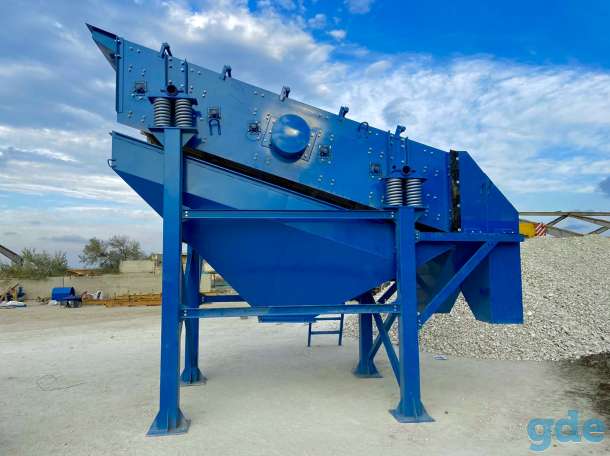

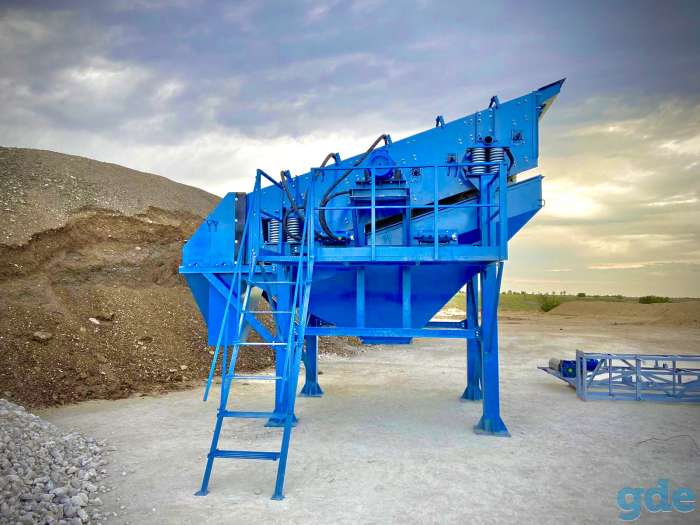

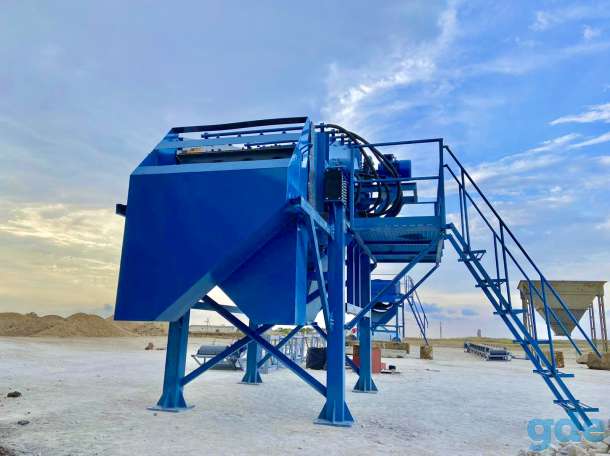

ГРОХОТ ГИЛ-42 ПРОИЗВОДИЛЬНОСТЬЮ от 50 до 150 м3/ч
КОМПЛЕКТ ПОСТАВКИ
Рама – 1шт.
Раскос в сборе – 2 шт.
Стойка в сборе – 1 шт.
Грохот в сборе – 1 шт.
Распределитель в сборе – 1 шт.
Кронштейн для крепления распределителя – 2 шт.
Приёмник в сборе – 1 шт.
Кронштейн для крепления приёмника – 4 шт.
Лоток в сборе – 1 шт.
Лестница в сборе – 1 шт.
Поручень – 1 шт.
Площадка в сборе – 5 шт.
Пружина – 8 шт.
Стяжки – 4 шт.
Ограждение в сборе – 5 шт.
Лоток – 1 шт.
Кожух в сборе для электродвигателя – 1 шт.
Кронштейн для крепления электродвигателя – 2 шт.
Электродвигатель 4А132М4У3 – 1 шт.
Ремень – 2 шт.
ПРЕИМУЩЕСТВА
● высокая интенсивность вибрации и эффективность просеивания и сортировки материала
● простая конструкция
● низкие расходы на эксплуатацию
Технические характеристики:
Тип грохота: Инерционный
Число ярусов сит, шт.: 2
Размер просеивающей поверхности
-длина, мм: 4250
-ширина, мм: 1500
-площадь, м2: 6,375
Размер ячеек просеивающих сит, мм*: 40 / 10
Наибольший размер куска исходного материала, мм: 100
Производительность, м3/ч: 50-150**
Частота колебаний, с-1: 16,2
Амплитуда колебаний короба, мм: 3
Угол наклона просеивающей поверхности, градус: 18…20
Габаритные размеры установки в сборе (транспортное положение)
-длина, мм: 5250 (4985)
-ширина, мм: 4690 (2360)
-высота, мм: 4600 (2300)
Габаритные размеры колеблющейся части (грохота)
-длина, мм: 4985
-ширина, мм: 2196
-высота, м: 970
Масса колеблющейся части (грохота), кг: 2215
Масса установки в сборе, кг: ≈ 4400
Номинальная мощность двигателя, кВт: 11
Удельный расход энергии, кВт/м2: не более 2,5
Подшипник 23220МВ-С3W33: 2 шт.
Манжета 1-120×150-3 ГОСТ 8752-79: 4 шт.
