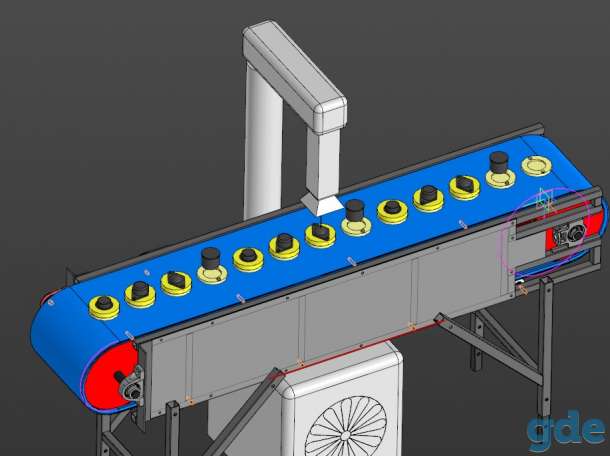

Была поставлена задача: Изготовить ленточный конвейер для подачи шаровых опор под маркиратор. На конвейер оператор кладет опору, далее опора маркируется и забирает ее с конвейера второй оператор. Шаровая опора имеет продолговатую форму, что затрудняет ее точное позиционирование на ленте. А для маркировки это крайне важно. Также шаровые опоры имели разную длину и разный диаметр. В связи с этим нами была разработана специальная оснастка из пластика, которая крепилась на ленте.

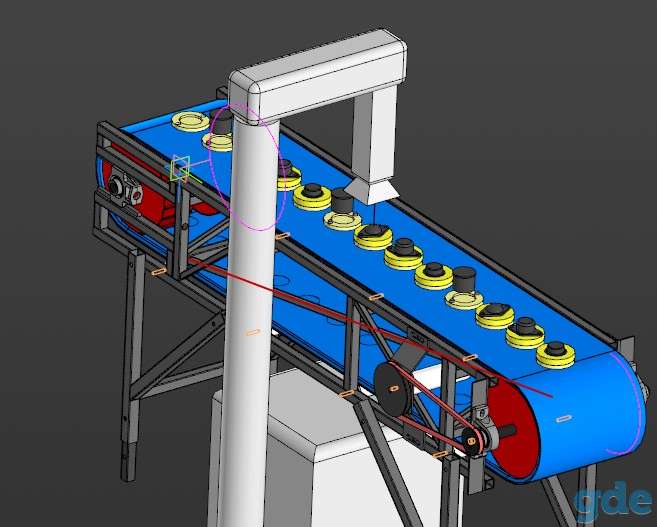

На ленте конвейера имеются отверстия для крепления оснастки под каждую шаровую опору. Оснастка быстросъемная, состоит из двух деталей: одна крепится к ленте, вторая сменная для разных форм шаровых опор. Вторая деталь оснастки на магнитном креплении что позволяет быстро переоснастить конвейер под другой размер груза. Конвейер с планетарным, 2х ступенчатым мотор редуктором на 24 вольта, что позволяет ему работать в шаговом режиме. (8 шагов в минуту). Оператор конвейера вставляет шаровые опоры в оснастку на другом конце конвейера другой оператор их вытаскивает.

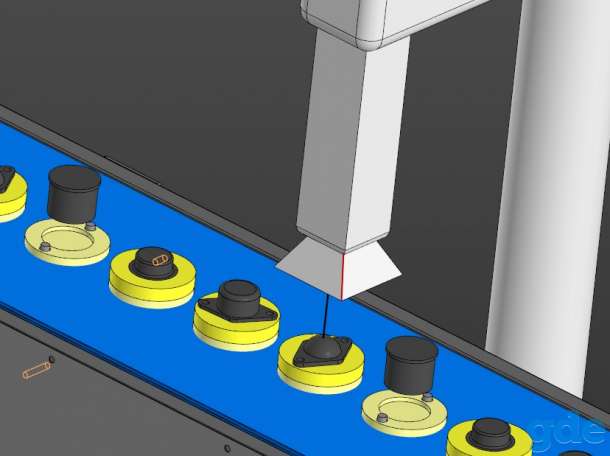

Маркиратор имеет встроенный оптический датчик наличия детали что позволяет точно позиционировать шаровые опоры.
Время маркировки (6 - 8) секунд (600 деталей в час).
Данная система позволяет увеличить производительность предприятия так как оснастка быстросъемная маркировка происходит непрерывно.
Характеристики транспортера:
Длина - 1500 мм.
Ширина - 300 мм.
Высота от пола до рабочей поверхности - 900 мм.
Лента ПВХ, толщиной 3,9 мм, с элементами антисхода, позволяющими регулировать ленту лишь 1 раз - при сборке конвейера. Рабочая температура от 0 до +80 градусов.
Скорость 0,26 м/сек.
Нагрузка - до 14 кг.
Имеются специальные ячейки из капролона: комплект, состоящий из основы, закрепленной на ленте с шагом 120 мм и двух сменных оснасток.
Цена указана с учётом НДС, за февраль 2021. Чтобы узнать актуальную стоимость - обратитесь по указанной электронной почте.
