Линия перемотки кабельной продукции ЛПК 25-7ГС
Линия перемотки кабеля ЛПК 25-7ГС предназначена для проведения отмоток кабеля, провода, троса диаметром от 5 до 65мм, с одновременным измерением длины, с кабельных барабанов на кабельные барабаны диаметром 1400-2500 и массой до 7000кг, или с кабельных барабанов в бухты.

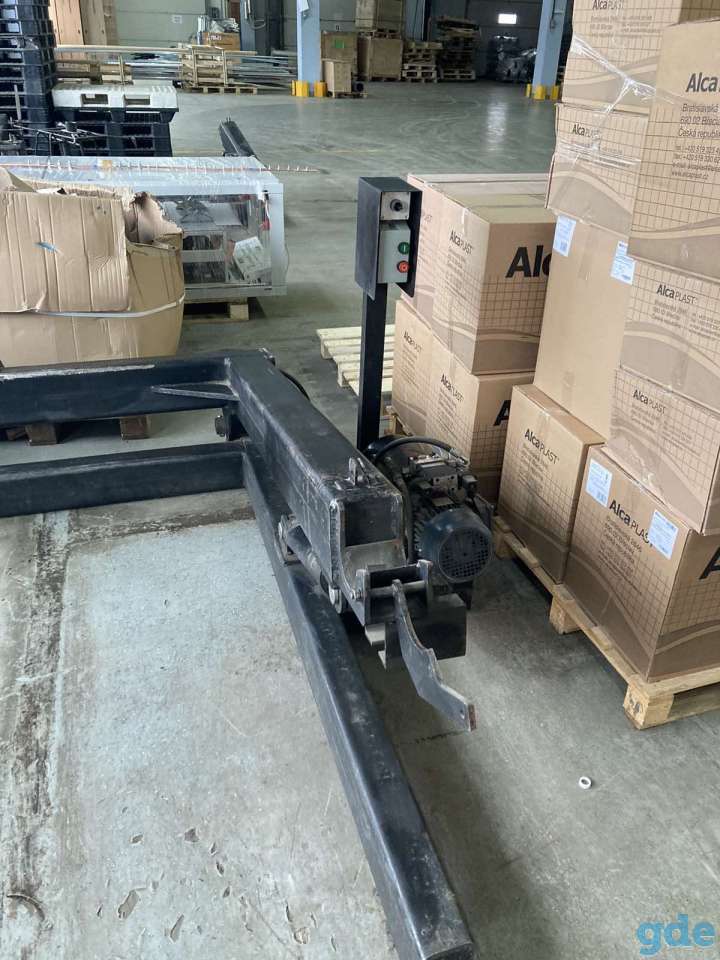

Модель напольного типа, легко перемещается для установки на новом месте, приемная и передающая стойки оборудованы автономными гидравлическими приводами (гидроцилиндры, гидростанция с блоком управления), имеется автоматический раскладчик (кабелеукладчик АР) на гладком валу для рядной намотки кабеля виток к витку, измерительный узел И70. Измерительный узел доработан для снижения погрешности счета, дополнительно установлен доводчик- гаситель колебаний. Имеется навесное устройство для намотки кабеля в бухты. Отдающая стойка оснащена тормозным механизмом.

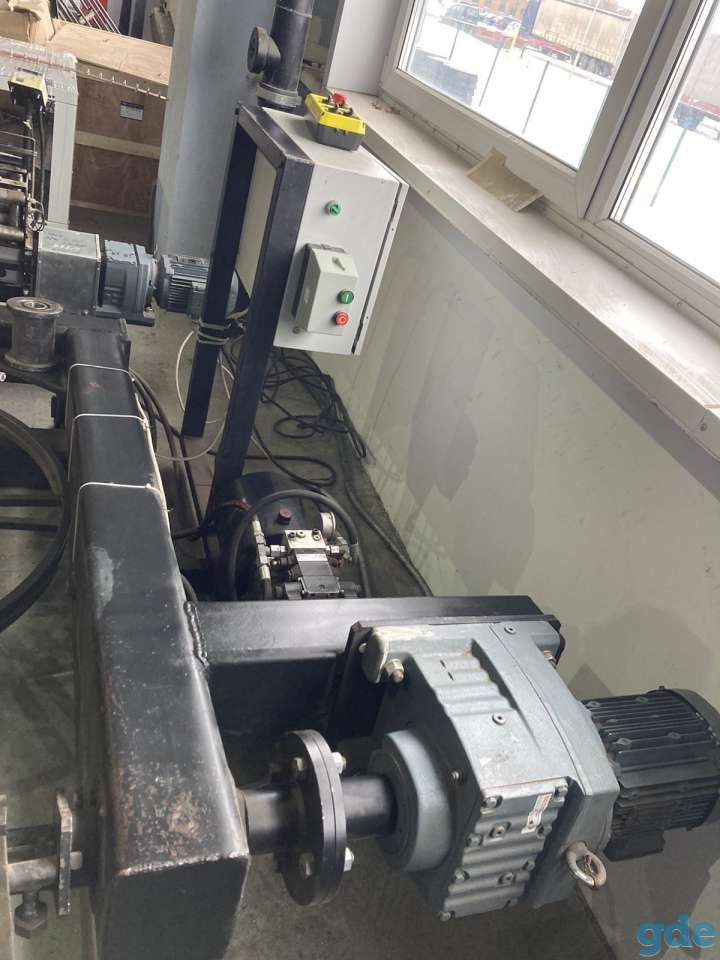

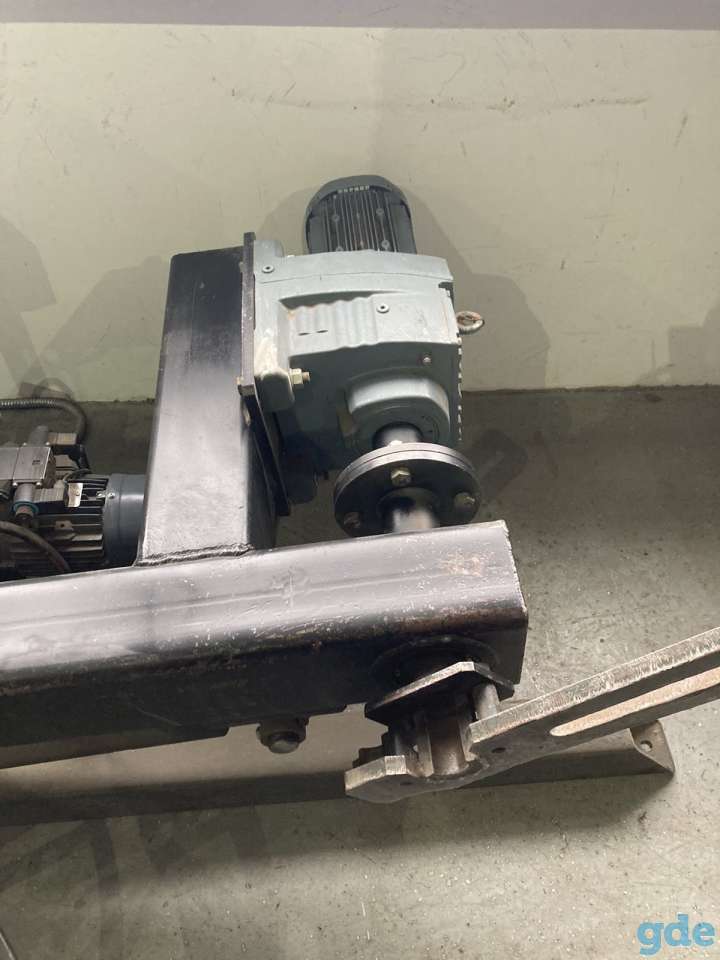

Привод электрический регулируемый 10кВт. (380В). Скорость вращения – 0…30 об/мин.
Подъем барабанов с пола – механизмов станка (гидроцилиндры)
Используемые барабаны: до №25, массой до 7000кг. (с осью 95мм)

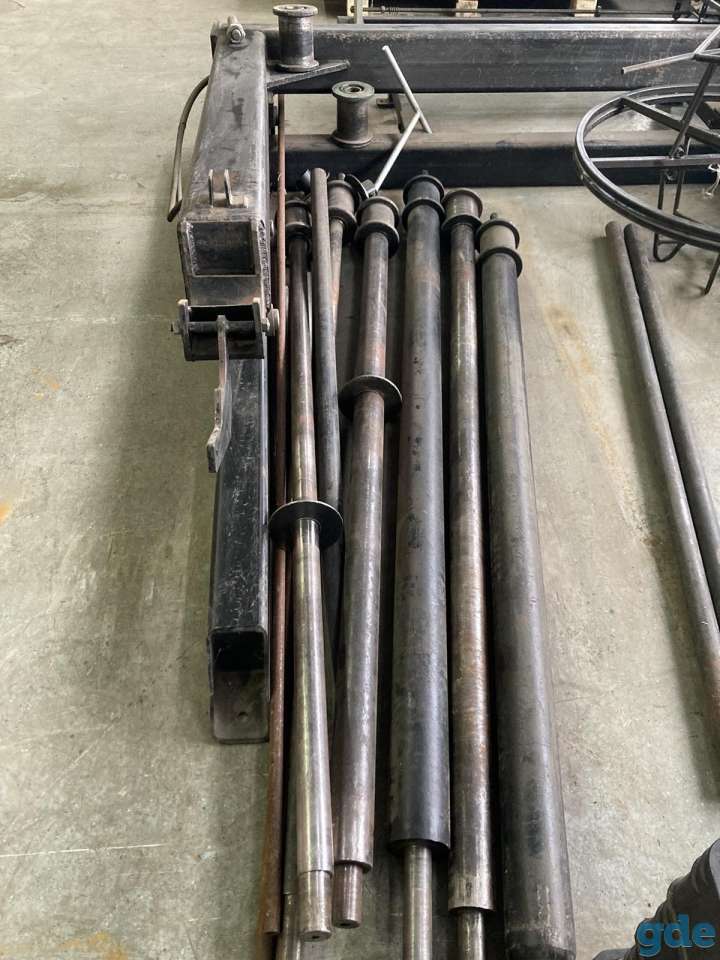

Диаметр кабельных осей в комплекте линии: 48, 68, 95мм.
Кабелеукладчик: - автоматический линейный привод на гладком валу, с рабочим ходом 1400мм, совмещен с измерительным узлом И-70 (погрешность ±1%)
Опция останова при достижении запрограммированной длины.
Управление перемоткой: выносной пульт управления
Время разгона в режиме плавного пуска: 3сек.
Габариты, вес: приемный модуль (ДхШхВ) - 2900х2350х1200мм; 1000кг
отдающий модуль (ДхШхВ) - 2800х2350х1000мм; 650кг
Изготовитель: ООО «Касус-унисерсал» РФ, апрель 2017г.
