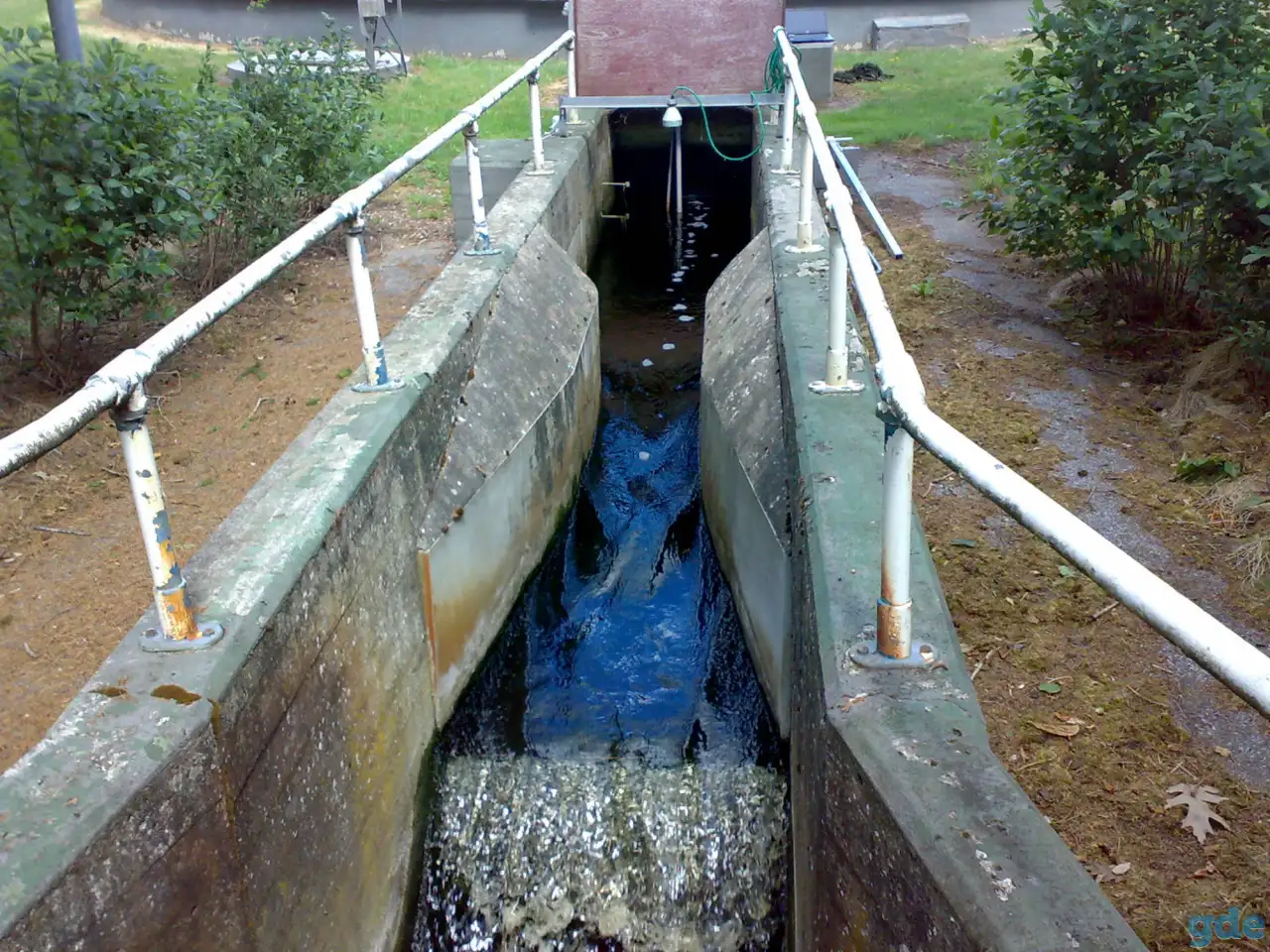

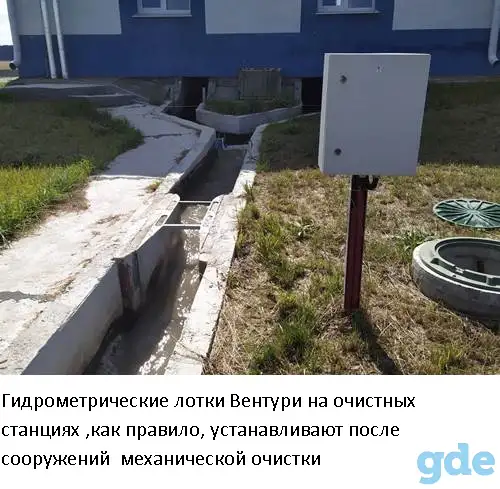

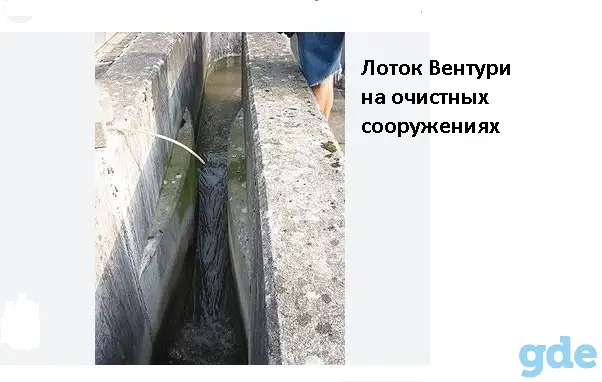

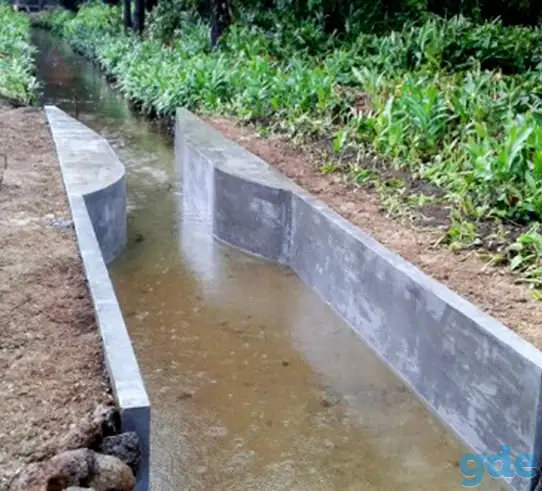

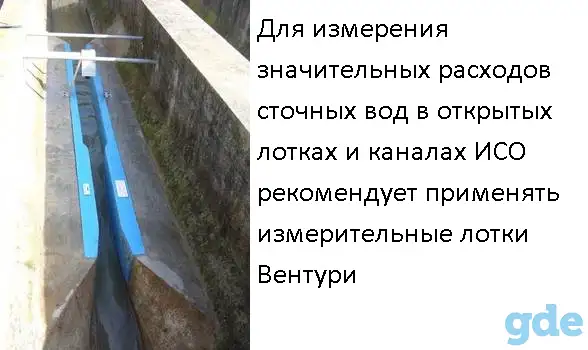

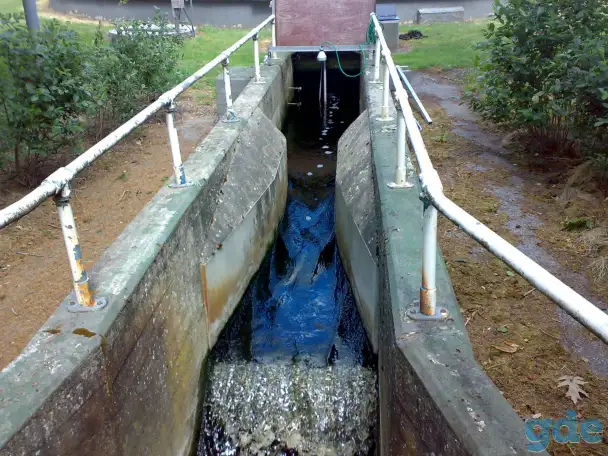

Водомерный лоток Вентури представляет собой гидрометрическое сооружение для измерения расхода воды в открытых прямоугольных каналах и лотках .Гидрометрические лотки этого типа обеспечивают благоприятные условия для переноса наносов ,имеют относительно простую конструкцию и широко распространены в Европе на узлах учета хозяйственно-бытовых сточных вод. В России и странах СНГ в эксплуатации на очистных сооружениях также имеется большое количество лотков Вентури ,установленных по типовым проектам Госстроя СССР.
Лотки Вентури, так же как и лотки Паршала, состоят из трех основных частей:
– приемного раструба - конфузора со сходящимися стенками. Дно его может быть горизонтальным или иметь обратный уклон при наличии порога в горловине. Боковые стенки приемного раструба в плане очерчены по радиусу;
– горловины с параллельными стенками и горизонтальным дном;
– отводящего раструба–диффузора с расходящимися стенками, имеющими наклон к оси лотка в плане 1:6. Дно его горизонтально либо имеет прямой уклон при наличии порога в горловине.

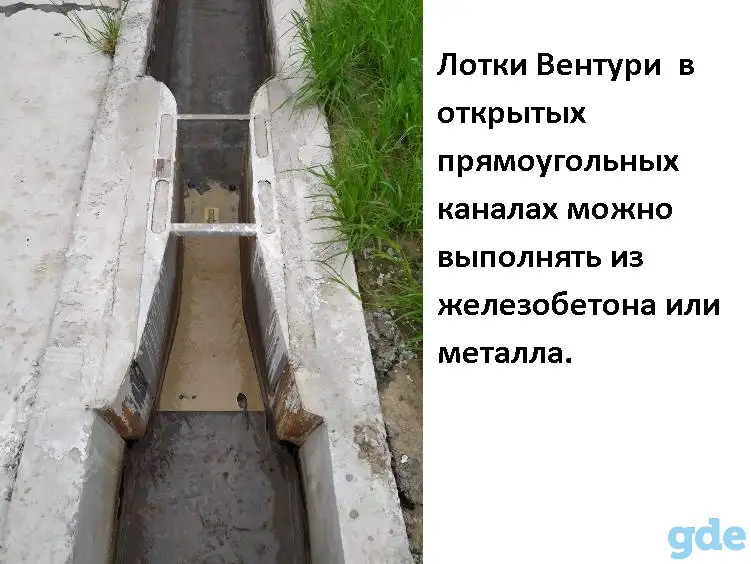

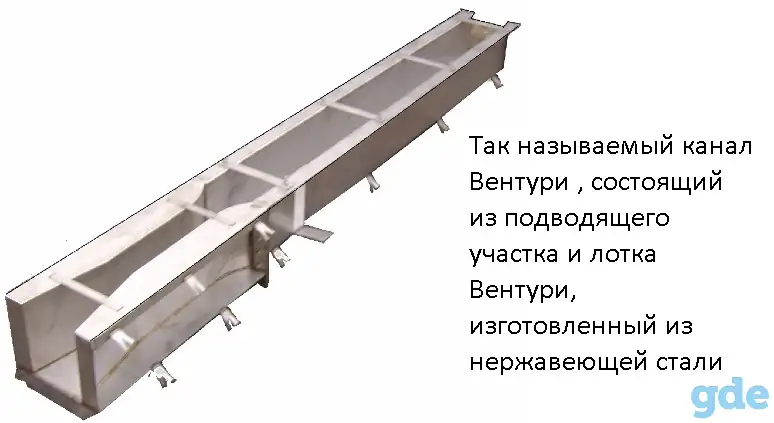

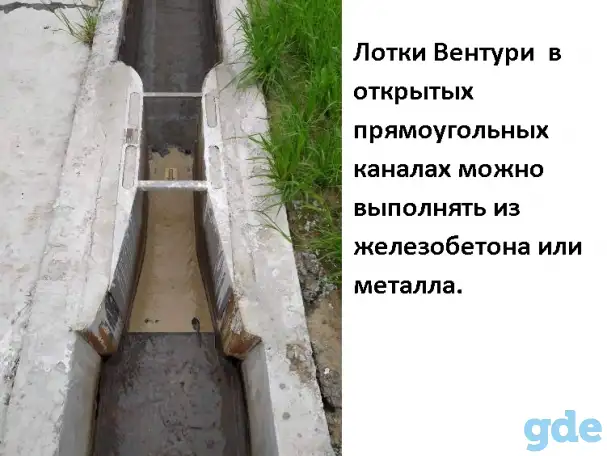

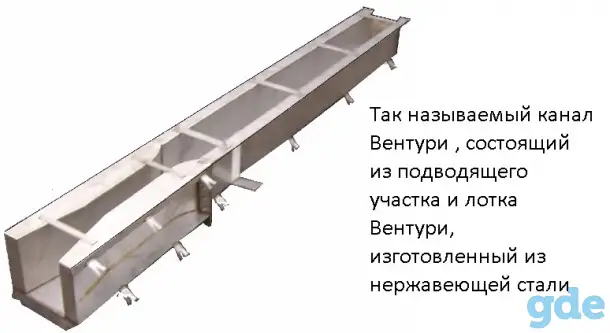

Европейские производители предлагают как отдельные лотки Вентури, так и комплекты, включающие также подводящий участок ,выполненный из того же материала ,что и сам лоток. Изготавливаются такие изделия из металла или полимерных материалов.
Конструкция лотка Вентури обеспечивает местное сжатие потока измеряемой жидкости и переход потока в критический режим в горловине.При этом в зависимости от расхода протекающей воды в контрольном сечении канала устанавливается соответствующий уровень .Данная зависимость в определенном диапазоне расходов является расходной характеристикой лотка Вентури.

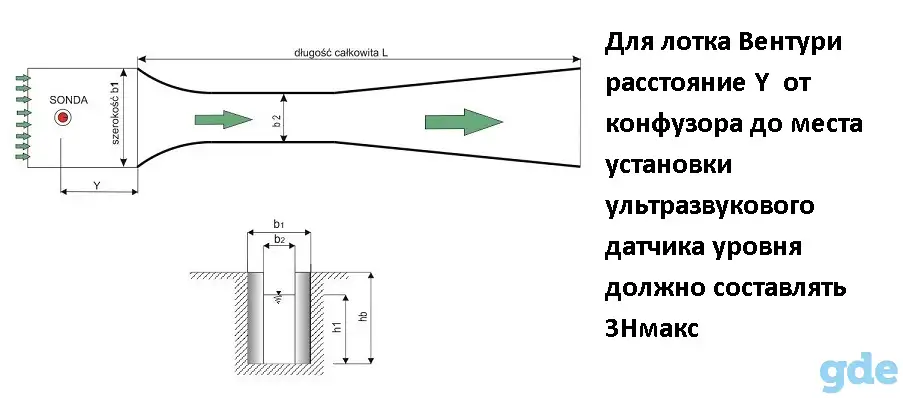

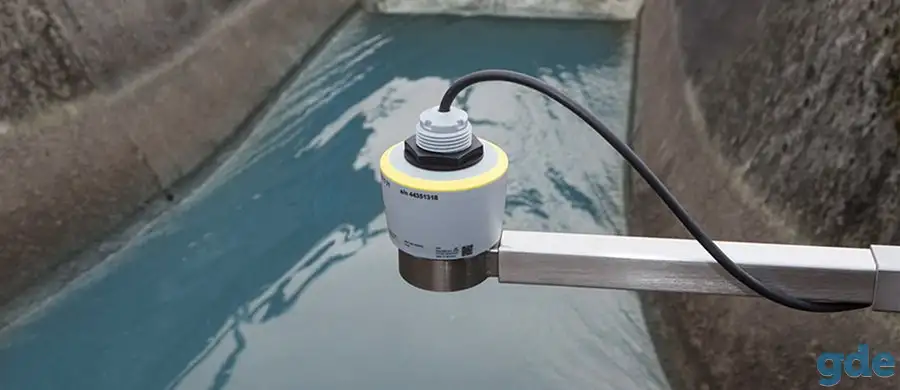

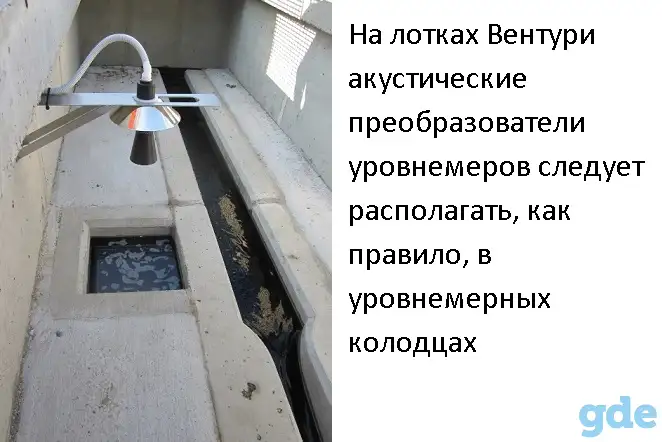

Ультразвуковой расходомер ВЗЛЕТ- РСЛ (или аналогичный ,например, ЭХО-Р-03 , MJK 713),устанавливаемый в контрольном сечении в канале перед лотком ,производит расчет «уровень-расход», используя известное уравнение расхода. Интегрируя мгновенное значение расхода по времени, получают объем воды, прошедший через лоток за период.

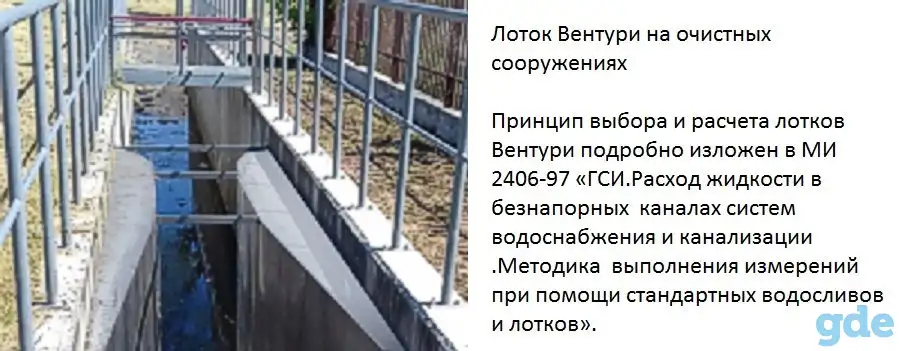

В Республике Беларусь действует методика выполнения измерений МИ 2406-97 «Расход жидкости в безнапорных каналах систем водоснабжения и канализации. Методика выполнения измерений при помощи стандартных водосливов и лотков», регламентирующая применение лотков Вентури , в том числе и для коммерческого учета сточных вод.
Согласно МИ2406-97 могут быть изготовлены достаточно небольшие лотки Вентури ,
пригодные для организации абонентского учета сточных вод.
Звоните по телефону + 375 29 6 13 14 17 в Минске , чтобы узнать , как купить и установить гидрометрические лотки Вентури в Республике Беларусь по выгодной цене. При наличии заинтересованности мы также осуществляем поставки оборудования заказчикам в странах Евразийского экономического союза.
