МТОТО1-80-12
Модуль МТОТО1-80-12 оптотиристорный низкочастотный состоящий из двух бескорпусных последовательно соединенных кремниевых диффузионных p-n-p-n оптотиристоров, включённых по полумостовой схеме.
Предназначен для работы в силовых цепях постоянного и переменного токов частотой до 500 Гц и силе тока не более 80 А, требующих гальваническую развязку между силовой цепью и цепью управления.
Оптотиристорный модуль МТОТО-80-12 применяется в помехоустойчивых схемах автоматики, бесконтактных коммутационных и регулирующих устройствах, в сильноточных электронных реле, для контроля и управления температурой, в системах управления электродвигателями и в другом электротехническом оборудовании общего назначения.

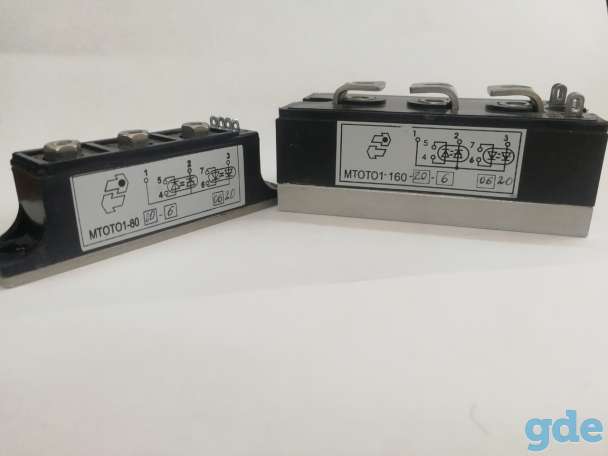

Модуль герметизирован в пластмассовом корпусе прижимной конструкции и устанавливается с помощью винтов через сквозные крепежные отверстия в корпусе.
Отвод тепла осуществляется через керамический изолятор из нитрида алюминия и металлическое основание.
Обозначение типономинала и схемы соединения оптотиристоров приводится на корпусе.
Тип корпуса: MTD1.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О24, О34, О55, О56, О57, О58.
Модуль оптотиристорный МТОТО1-80 выпускается в климатических исполнениях «УХЛ» категории размещения «4» по ГОСТ 15150-69.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
