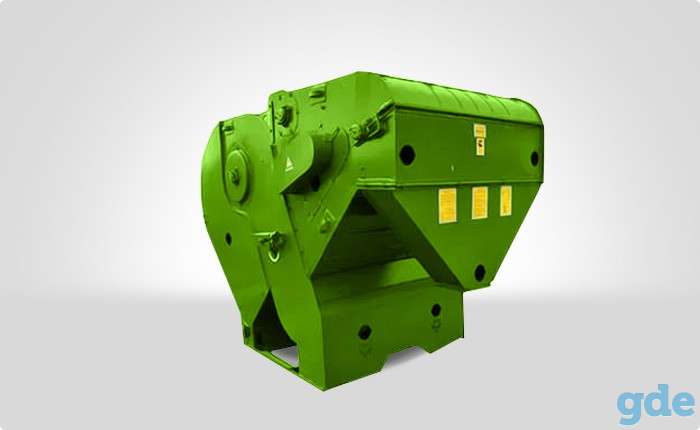

Сепаратор предварительной очистки зерна МПО-100
МПО-100 предназначен для предварительной очистки поступающего от комбайнов или других молотильных устройств зернового вороха колосовых, крупяных и зернобобовых культур, технических и масличных культур и семян трав от легких и крупных сорных примесей, отделяемых воздушным потоком и решетом – сетчатым транспортером, с целью лучшего сохранения семян и зерна, подготовки их к сушке и активному вентилированию, повышения эффективности последующей очистки. Сепаратор МПО-100 рассчитан для работы в стационарных поточных линиях во всех зонах страны.
Устройство и работа машины
Основными рабочими органами сепаратора являются камера приемная и аспирационная система.Привод рабочих органов осуществляется клиноременной и цепной передачами от электродвигателя.
Технологический процесс работы сепаратора
Подлежащий очистке зерновой ворох по зерноотводам поступает в загрузочный шнек, который равномерно распределяет материал по ширине сепаратора и подает по скатному листу на сетчатый транспортер. Зерно, легкие и мелкие примеси проходят через него, а крупные примеси (солома, колоски и др.) выводятся сетчатым транспортером из сепаратора. Для интенсификации просеивания зерновой фракции ведомая ветвь транспортера встряхивается. Материал, прошедший сквозь сетчатый транспортер, вбрасывается битером во всасывающий канал аспирации. Замкнутый воздушный поток в сепараторе создается встроенным диаметральным вентилятором. Скорость воздушного потока регулируется дроссельной заслонкой, расположенной в нагнетательном канале. В сепараторе совмещена грубая и тонкая регулировка воздуха. Грубая регулировка осуществляется тягой при опущенной гайке. Тонкая регулировка осуществляется при затянутой гайке вращением винта. Легкие примеси выводятся из сепаратора шнеком, а очищенное зерно выводится самотеком.
Характеристики сепаратора МПО-100
Ед. измерения
Значение
Номинальная производительность за 1 час основного времени на пшенице с натурой исходного материала до 760 г/л, при влажности до 20% с содержанием сорной примеси до 10%, в том числе соломистой примеси до 1%, т:
т/ч
80
Конструкционная масса с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, кг, не более:
кг
1250
Суммарная установленная мощность, кВт, не более
кВт
11
Габаритные размеры в рабочем положении, мм, не более:
- длина
мм
2850
- ширина
мм
1940
- высота
мм
2120
Количество обслуживающего персонала
чел.
1 механик
Установленный срок службы
лет
9
Вся продукция сертифицирована и соответствует действующей нормативно-технической документации.
