О преимуществах лотков Палмера-Боулюса при учете в безнапорных трубопроводах

Изначально разработанный в 1930-е годы как простой и эффективный инструмент измерения расхода воды в канализационных трубопроводах и водотоках ,лоток Палмера-Боулюса является вторым по популярности гидрометрическим лотком.
Простота конструкции
Разработчики лотка –Гарольд Палмер и Фред Боулюс- стремились к тому ,чтобы их
Продукт был прост в производстве и легко встраивался (врезался или вставлялся) в существующие сети.

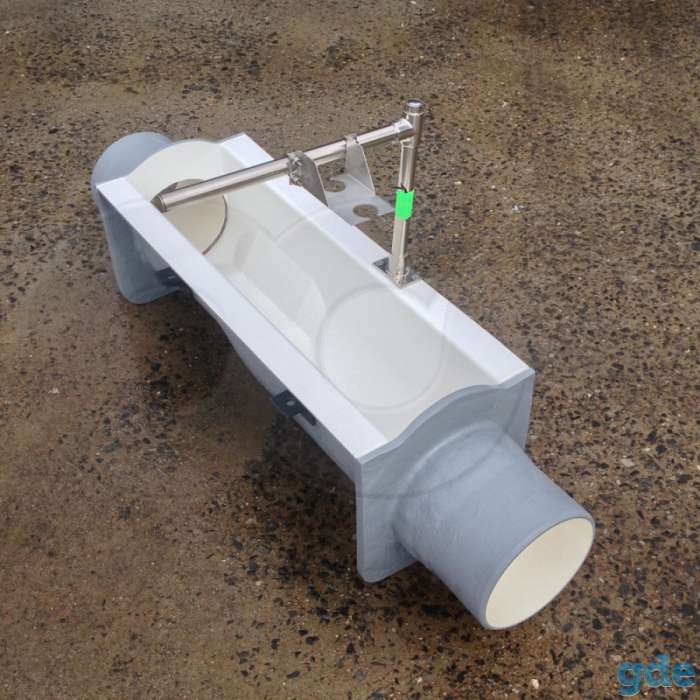

Сам лоток по сути представляет сужение в канале за счет наличия рампы в горловине. Поперечное сечение лотка имеет U-образную форму (кроме горловины) ,чтобы обеспечивает простоту подключения ко входящим и выходящим трубопроводам. Обычно лотки подключаются
к трубопроводам того же диаметра ,хотя иногда допускаются отклонения на один размер в целях повышения точности измерений.
Простота конструкции означает, что стоимость лотка Палмера-Боулюса сравнительно невысока по сравнению с другими типами лотков, особенно если рассматривать варианты с концевыми адаптерами.

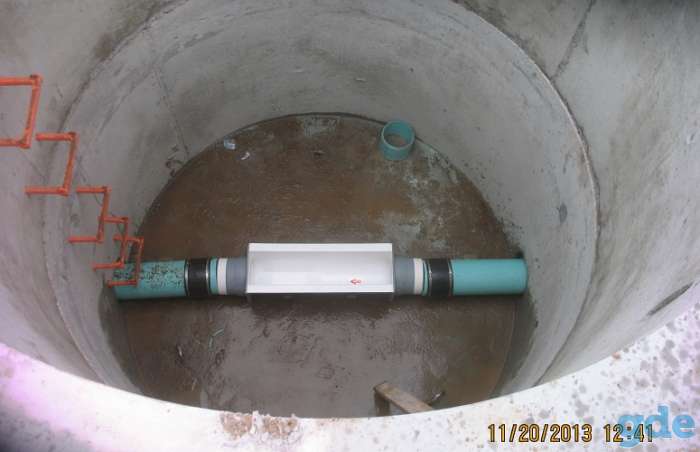

Простота установки
Лоток Палмера-Боулюса не требует предусматривать перепад высот при установке .Все ,что требуется, это установить лоток по уровню. Впуски и выпуски имеют одинаковый размер ,что
означает простоту установки в существующем водоводе или трубопроводе.

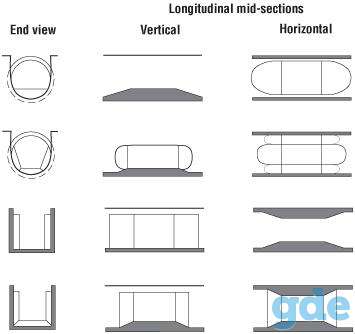

Разнообразие типов горловины
В отличие от других типов лотков (Паршалла, лотков без горловины) конструкция лотка Палмера-Боулюса стандартизирована не так строго.
Хотя поперечное сечение лотка имеет U-образную форму ,горловина может меняться в соответствии с конкретной задачей.
Среди нетрапециевидных форм горловины наиболее распространена форма с вертикальными стенками. Она расширяет диапазон измерений по сравнению с обычной формой (при этом ,
однако, уменьшается максимальный расход).
Подбор точки измерения
У лотков с широким порогом ,к которым относится и лоток Палмера-Боулюса ,нет фиксированной контрольной точки ,как это имеет место у лотков с короткой горловиной. Поэтому напор может измеряться в любом удобном месте на расстоянии более D/2 выше по течению от горловины. Это обстоятельство может пригодиться ,если на расстоянии в D/2 имеются какие-либо препятствия или если лоток случайно установили задом наперед(такое иногда случается).
Постоянное соотношение размеров
Для лотков Палмера-Боулюса независимо от диаметра характерно постоянное соотношение размеров- зная один размер , можно определить все другие. Это не так для большинства лотков других типов ( в особенности ,для лотков Паршалла), которые несмотря на общую основу , не являются подобными по соотношению размеров.
Разнообразие стилей(вариантов) исполнения
С годами были разработаны четыре различных конструктивных стиля лотков Палмера-Боулюса для стационарной установки ,вставки и вкладки для различных расположений существующих трубопроводов.
Устойчивость к подтоплению
Подобно другим лоткам с широким порогом ,лотки Палмера-Боулюса имеют
замечательную стойкость к подтоплению. Коэффициент относительного затопления для них лежит в пределах 85-90%.
