Диаметр: 15-200 мм
Давление: 1,6 Мпа / 16 Бар
Температура: до 150°С
Материал корпуса: чугун (Сталь по запросу)
В комплект поставки регулятора, входит необходимый "Монтажный комплект"
Типы регуляторов прямого действия РА 21ч10п(нж) / 21с10п(нж)
- Регуляторы «после себя» (РА-А) поддерживают давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми».
- Регуляторы «до себя» (РА-В) поддерживают давление на входе в клапан. Превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют «нормально закрытыми».
- Регулятор перепада давления (РА-М) прямого действия используется для поддержания заданного перепада давления между подающим и обратным трубопроводом технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
- Регулятор перепуска (РА-Р) является автоматическим регулятором для поддержания заданного перепада давления во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.
Диапазоны настройки:
0 - от 0,01 до 0,1 МПа (цвет пружины - серый)

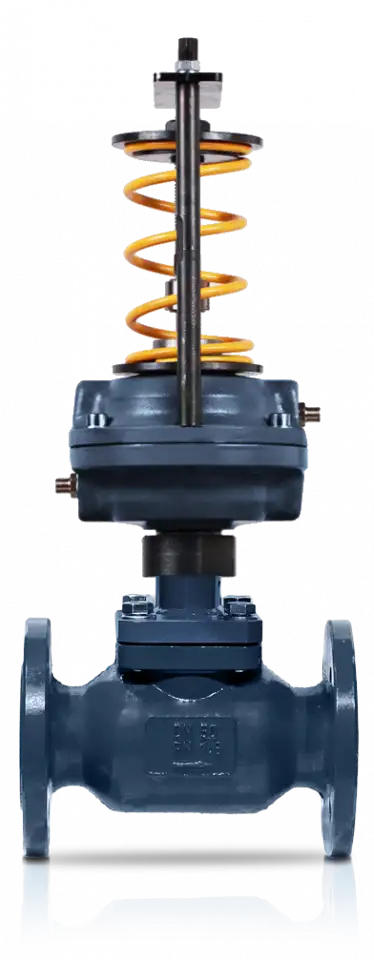

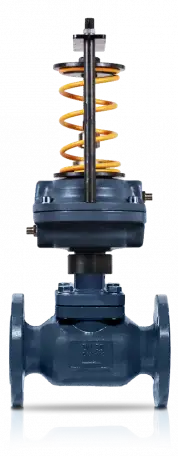

1 - от 0,04 до 0,16 МПа (цвет пружины - жёлтый)

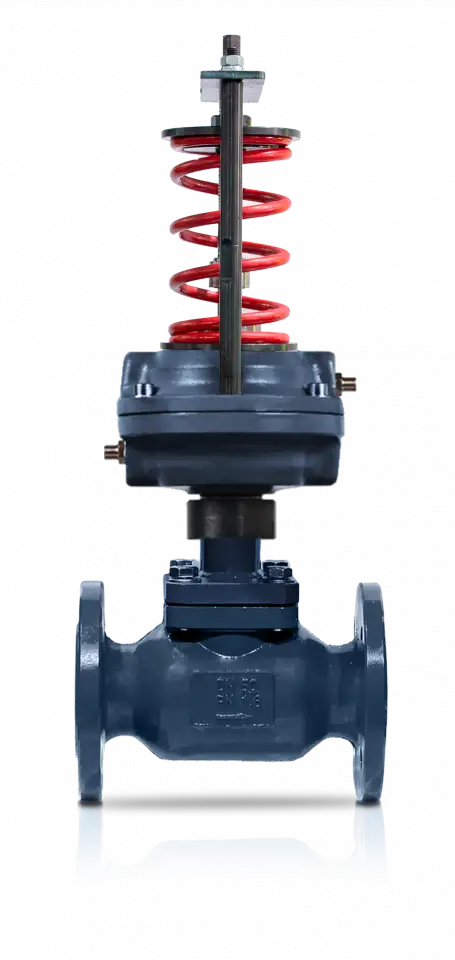

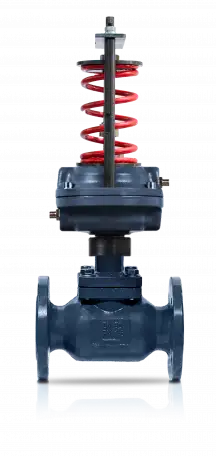

2 - от 0,1 до 0,4 МПа (цвет пружины - красный)
3 - от 0,3 до 0,7 МПа (цвет пружины - синий)
4 - от 0,6 до 1,2 МПа (цвет пружины - чёрный)
