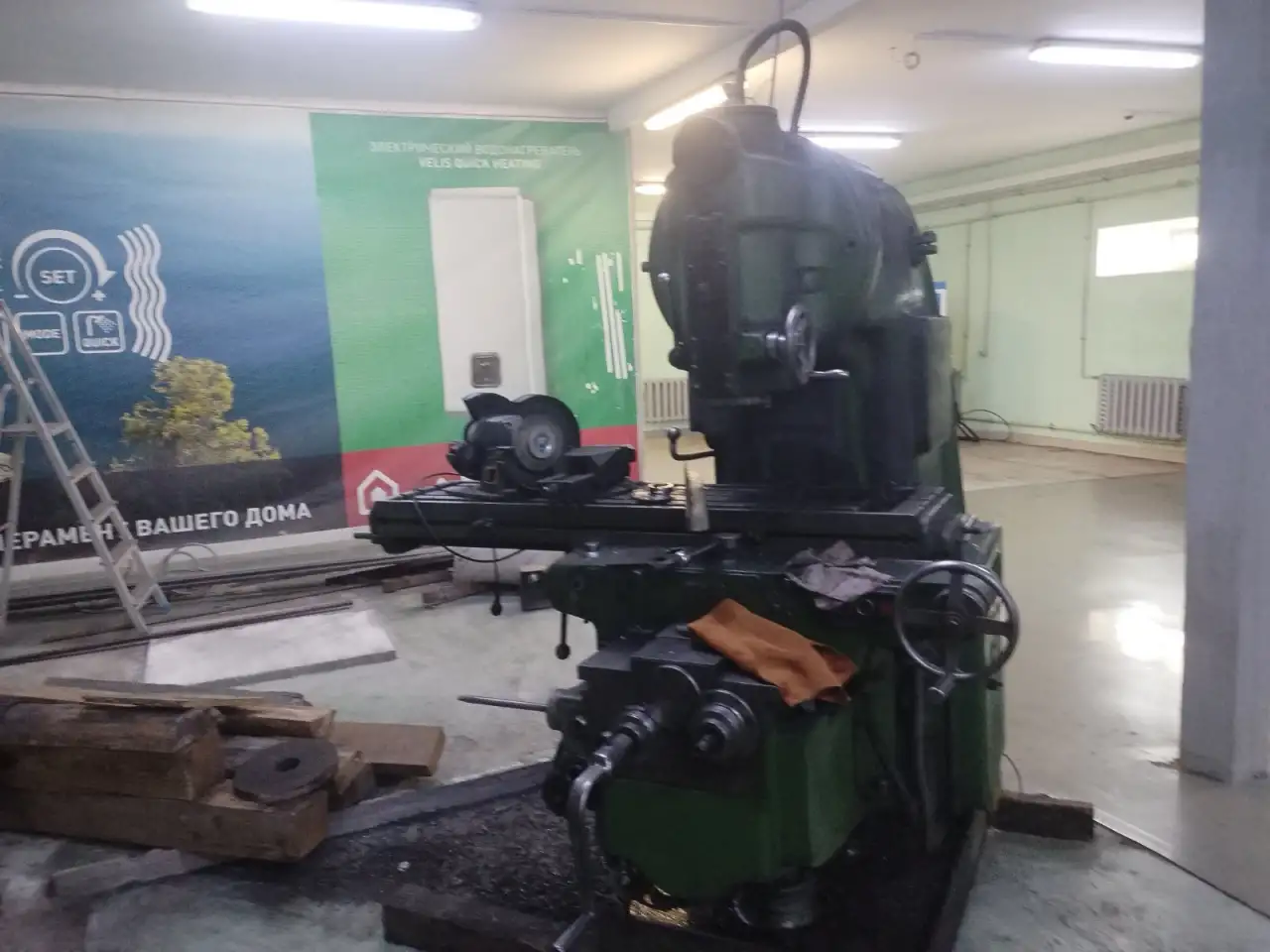

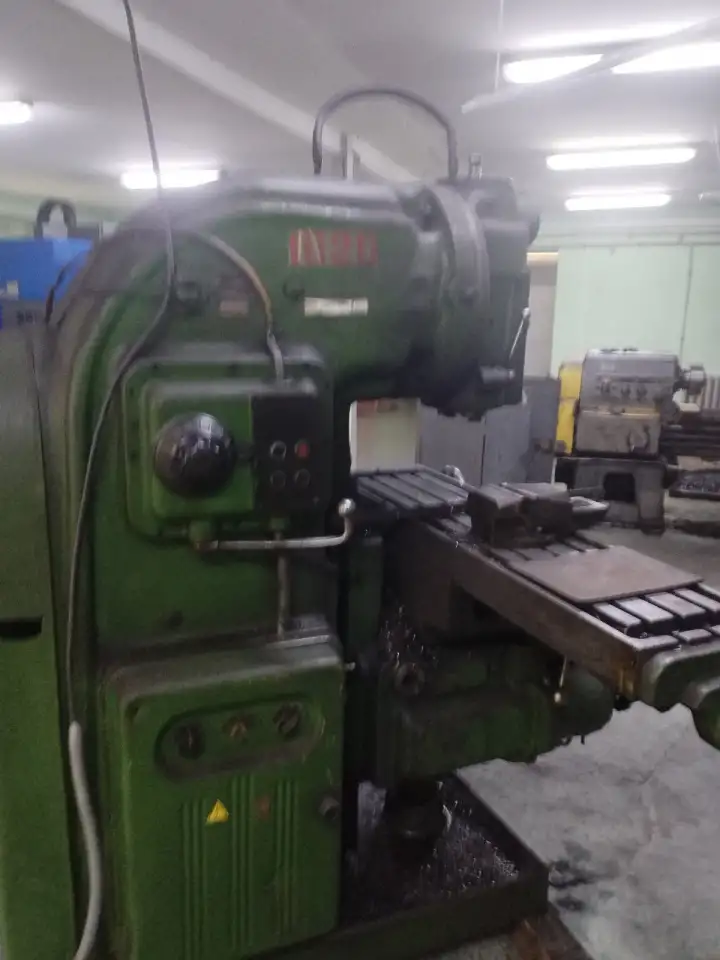

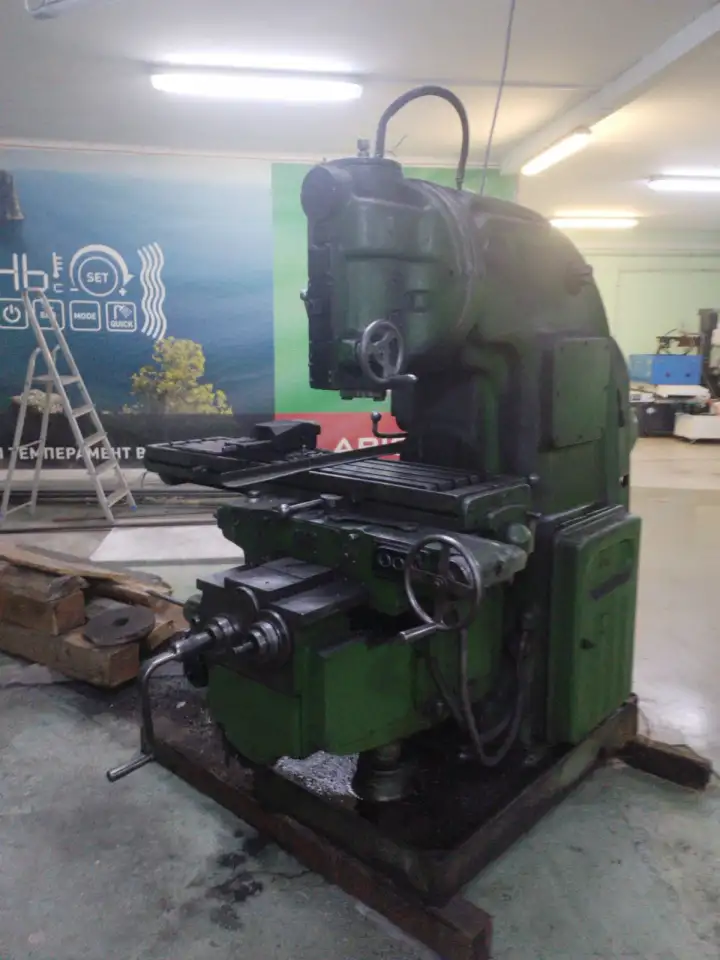

Общие параметры Модель станка 6М12П
Размеры поверхности стола 1250 x 320 мм
Наибольшая масса обрабатываемой детали 250 кг
Расстояние от торца шпинделя до стола 30..400 мм
Расстояние от оси шпинделя до направляющих (вылет) 350 мм
Рабочий стол и подачи Наибольший продольный ход стола (ось X) 700 мм
Наибольший поперечный ход стола (ось Y) 240 мм (мех.) / 260 мм (ручн.)
Наибольший вертикальный ход стола (ось Z) 370 мм
Пределы подач стола (X, Y) 25..1250 мм/мин
Пределы вертикальных подач стола (Z) 8,3..416,6 мм/мин
Количество ступеней подач (X/Y/Z) 18
Скорость быстрых перемещений (X, Y) 3 м/мин
Скорость быстрых перемещений (Z) 1 м/мин
Шпиндель Мощность привода главного движения 7,5 кВт
Частота вращения шпинделя 31,5..1600 об/мин
Количество скоростей шпинделя 18
Конус шпинделя (ГОСТ 836-62) №3
Конец шпинделя (ГОСТ 24644-81) Ряд 4, исполнение 6
Диаметр отверстия шпинделя 29 мм
Угол поворота шпиндельной головки ±45°
Механика и защитные функции Выключающие упоры подач (X, Y, Z) есть
Блокировка ручной/механической подачи есть
Блокировка раздельного включения подач есть
Торможение шпинделя есть
Предохранительная муфта от перегрузок есть
Автоматическая прерывистая подача есть
Электрооборудование Количество электродвигателей 3
Электродвигатель главного привода 7,5 кВт
Электродвигатель привода подач 2,2 кВт
Электродвигатель зажима инструмента –
Электродвигатель насоса СОЖ 0,125 кВт
Суммарная мощность электродвигателей 9,825 кВт
Габариты и масса Габаритные размеры (Д x Ш x В) 2395 x 1745 x 2000 мм
Масса станка 3000 кг
