Устройство и принцип работы.

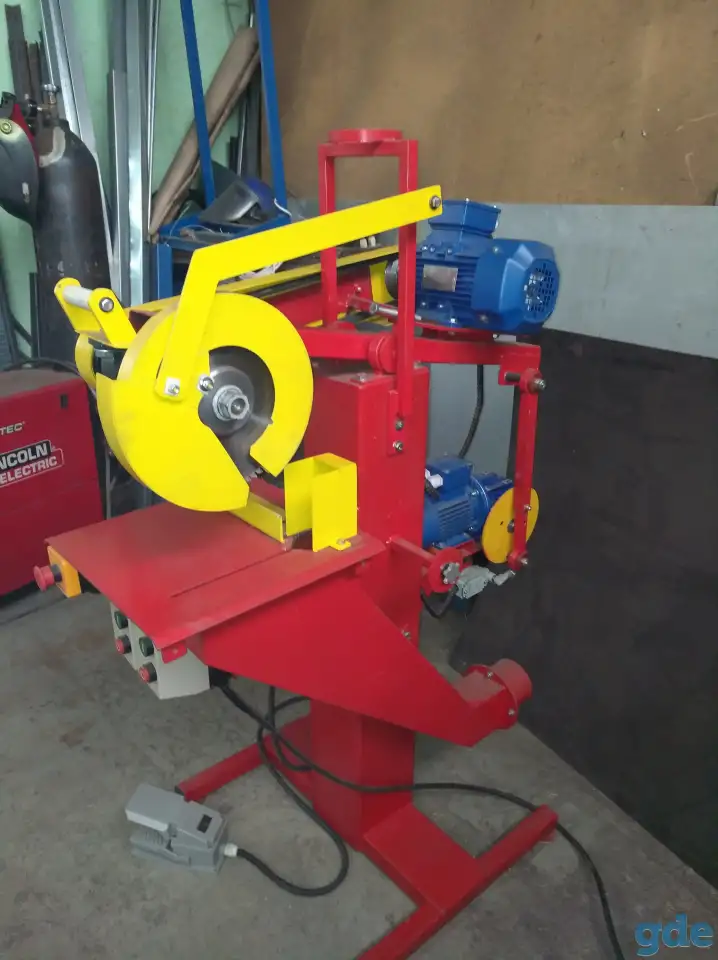

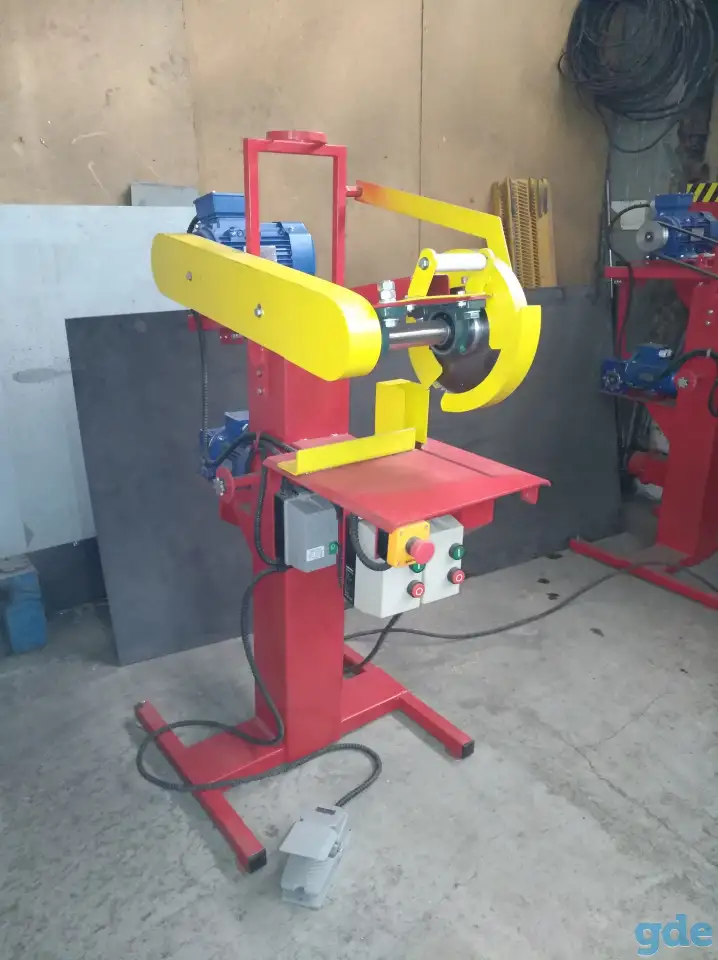

В конструкции станка используется массивная профильная труба 160х160х5 , которая служит станиной самого станка. Принцип работы станка- качели, маятник которого может приводится в движение как автоматически , так и вручную. Движение маятника регулируется преобразователем частоты. Один цикл опускания пилы составляет 0 -3 сек.
Дополнительные характеристики
Станок может использоваться в автоматическом режиме возвратно – поступательном движении, благодаря мотор – редуктору, который может изменять свои обороты и скорость опускания пилы благодаря преобразователю частоты тока. Скорость регулируется в зависимости от задач и параметров торцуемого материала.
Преимущество станка в том , что его можно использовать как в автоматическом , так и в ручном режиме. Для этого нужно отсоединить толкатель мотор- редуктор одним болтом и станок готов к работе. Дополнительной опцией является работа станка в автоматическом режиме, одним циклом , при помощи педали выключателя.

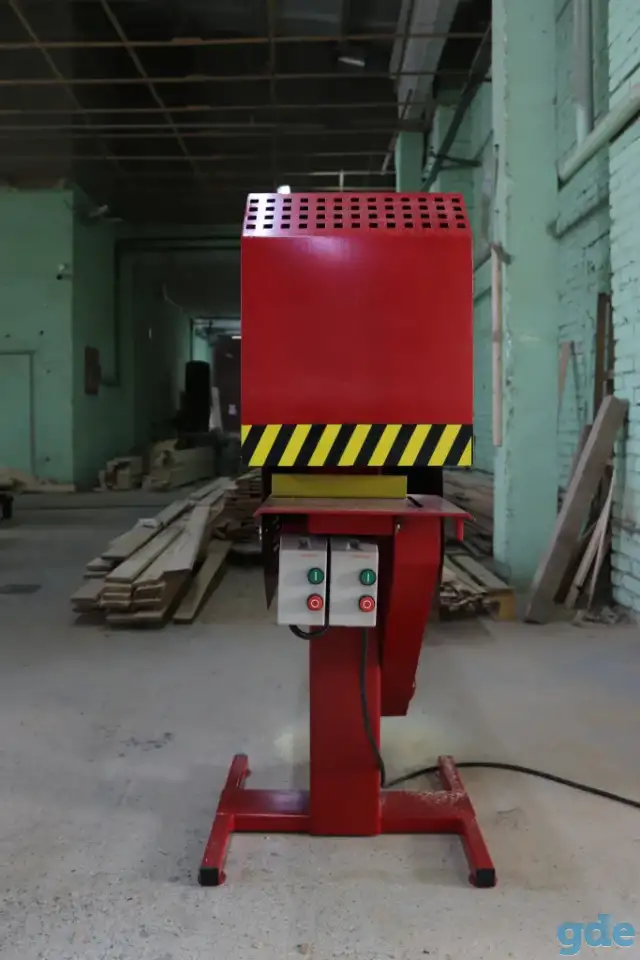

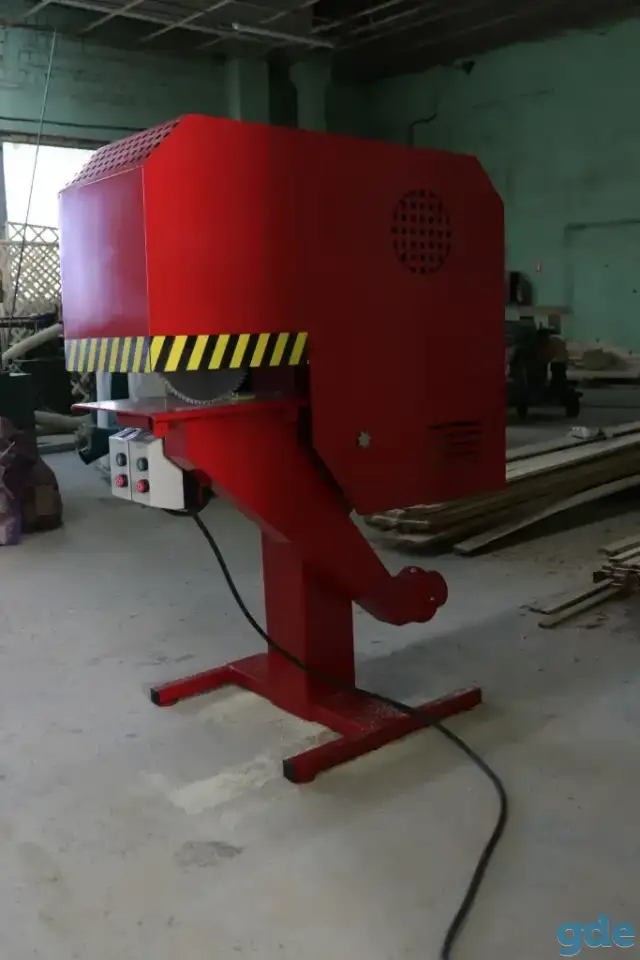

Так же преимуществом станка можно считать повышенную степень защиты , которая закрывает большую часть станка и все подвижные детали оборудования.
Технические характеристики торцевого станка
Основные параметры
Высота, ширина пропила ( мм) при диаметре пильного диска
- Диаметр : 250 мм = 70х85 мм
300мм = 84х140 мм
350мм = 98х180 мм
- Диаметр посадки пилы: - 30мм
- Подача пилы: автоматическая, ручная
- При автоматическом режиме скорость опускания : 0 – 3 сек/ цикл
Электрооборудование станка
Род питающей сети – 380 В 50 Гц
Количество электродвигателей станка, шт – 2
Электродвигатель пилы КВт – 2.2
Обороты электродвигателя – 2850 об/ мин.
Электродвигатель привода опускания пилы КВт- 0,18
Суммарная мощность = 2,38 КВт
Габариты станка
Высота мм = 1400
Ширина мм = 600
Длина мм = 1000
Вес кг = 35
