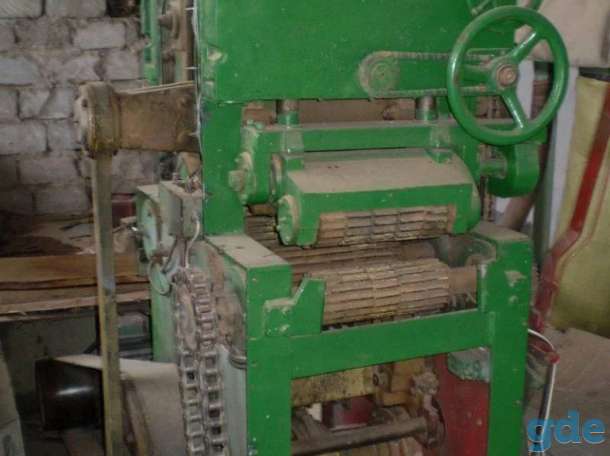

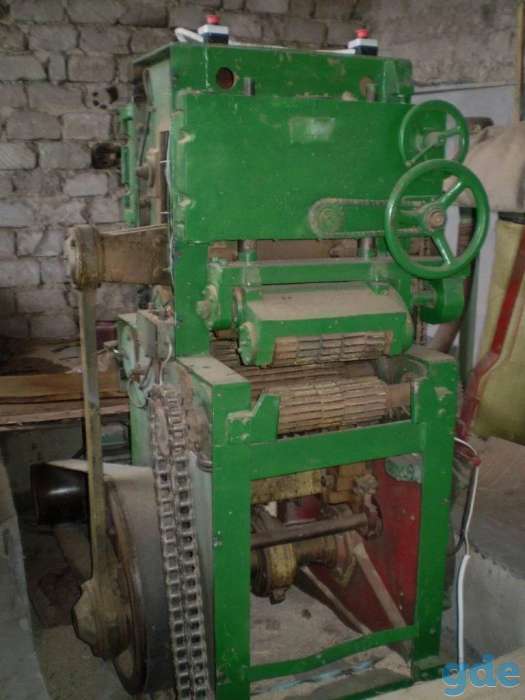

Лесопильная рама предназначена для распиловки толстых досок на тарные дощечки толщиной до 6мм.
Механизм резания аналогичен для одноэтажных рам. Движение к пильной рамке передается от главного коренного вала по двух шатунной схеме. Рама оснащена механизмом качения пильной рамки, что позволяет увеличить производительность в 1.5раза и снижения силы резания.
Рамные пилы в пильной рамке устанавливаются с уклоном, зависящем от величины подачи. Скорость подачи у рамы изменяется переключением коробки скоростей, что обеспечивает требуемое качество пиломатериалов при распиловке досок разных толщин.
Вальцы механизма подачи приводятся во вращение от отдельного электродвигателя через коробку скоростей. Верхние вальцы поднимаются вручную с помощью маховика на требуемую высоту, в зависимости от толщины распиливаемой доски. Подача распиливаемой доски в раму и уборку выпиленных дощечек производится впереди - и позади рамными приводными рольгангами, ролики которых вращаются на подшипниках качения. Впереди – и позади рамные рольганги обычно устанавливаются на деревянные эстакады.
Техническая характеристика рамы мод РТ-40:
– Ширина просвета пильной рамки 400мм.
– Ход пильной рамки 250мм.
– Толщина распиливаемого пиломатериала 40-120мм.
– длина досок 800-4.000мм.
– Толщина выпиливаемой дощечки до 6мм.
– Число пил в поставе до 18шт.
– Частота вращения коренного вала 48-мин-1. Конструктивная посылка 2-21мм/оборот.
– Суммарная мощность 41.4КВт.
– Производительность по распиловке сырья 6.45 куб.м. /час.
– Габариты 1.580х1.520х2.090мм.
– Масса 3.900Кг.
