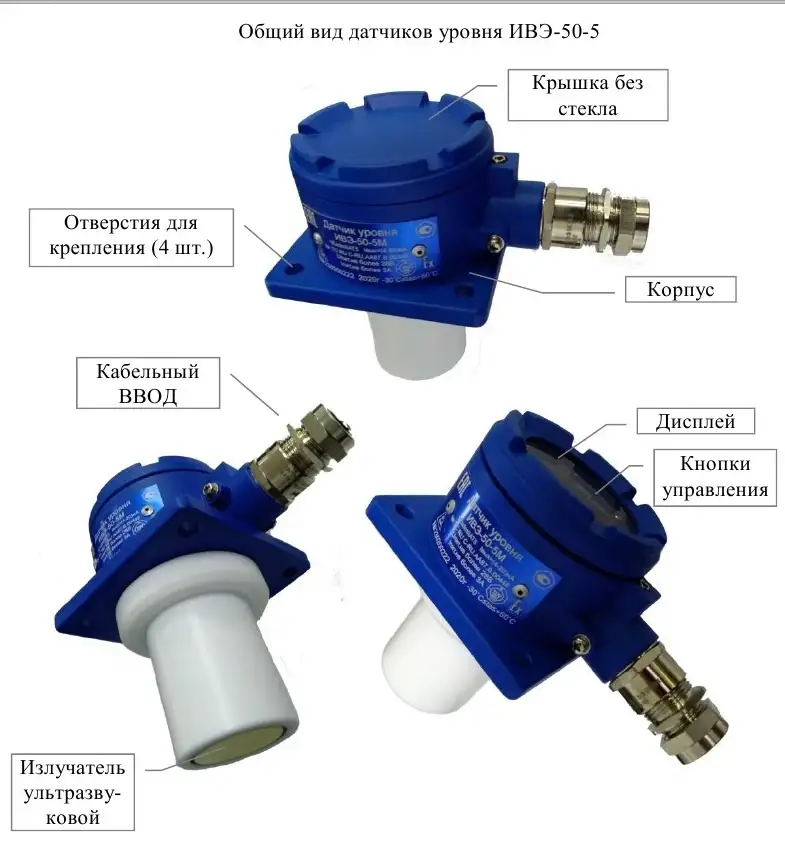

Ультразвуковые датчики уровня ИВЭ-50-5 предназначены для непрерывного измерения расстояния до поверхности жидкости и монтируются над слоем жидкости.
Ультразвуковые импульсы излучаются датчиком уровня и отражаются от поверхности жидкости. Микропроцессорный электронный блок датчика уровня производит расчет расстояния до поверхности жидкости на основании временной задержки между излучением и приемом
отраженного от поверхности жидкости ультразвукового импульса.
Затем с учетом высоты установки рассчитывает уровень жидкости , при этом формируемый аналоговый выходной сигнал 4-20 мА пропорционален полученному значению уровня..
Дисплей датчика уровня отображает результаты измерений выбранного параметра, а встроенные кнопки позволяют конфигурировать устройство непосредственно на объекте.
Датчики уровня ИВЭ-50-5.X дополнительно к тому же могут содержать цифровой сигнал, интерфейс RS-485 с протоколом Modbus RTU и дискретный сигнал срабатывания реле «сухой» контакт. Метрологические и технические характеристики
Диапазон измерений:
ИВЭ-50-5.X: от 0,3 до 6 м
ИВЭ-50-5М: от 0,3 до 5 м
Пределы допускаемой приведенной погрешности измерений, % ±0,5
Дополнительная погрешность, вызванная изменением
температуры окружающего воздуха на каждые 10 °C , % ±0,2
Зона нечувствительности, м: 0,3.
Угол расхождения ультразвукового пучка, град.: 12.
Материал корпуса излучателя – фторопласт (ПТФЭ) с добавлением 1,2% специального проводящего наполнителя (1,2% CSC).
Температурная компенсация – встроенная, автоматическая.
Диапазон входного напряжения: от 18 до 28В постоянного тока, номинальное значение – 24 В постоянного тока.
В датчиках уровня ИВЭ-50-5.2 предусмотрены исполнительные реле «сухой» контакт, которые обеспечивают коммутацию тока от 10 мА до 3 А при напряжении до 28 В.
Мощность коммутации до 84 Вт.
Датчики уровня устойчивы к воздействию температуры окружающего воздуха от минус 30°C до плюс 60°C.
Датчики уровня ИВЭ-50-5М имеют маркировку взрывозащиты: 1ExdmIIAT5.
Датчики уровня ИВЭ-50-5.X имеют маркировку взрывозащиты: 1ExdmIIAT5;
Потребляемая мощность датчиков уровня ИВЭ-50-5 не превышает 2,0 Вт.
По защищенности от влияния пыли и воды конструкция датчиков уровня соответствует степени защиты IP 67 по ГОСТ 14254-96.
Средний срок службы не менее 10 лет.
Габаритные размеры и масса составных частей датчика уровня
не более, мм:
длина 200, ширина 170, высота 120, масса, не более 1,5 кг.
Ультразвуковые датчики уровня ИВЭ-50-5 внесены в Государстенный реестр средств измерений Республики Беларусь.
Купить ультразвуковой датчик уровня ИВЭ-50-5 в Республике Беларусь в Минске по выгодной цене.
