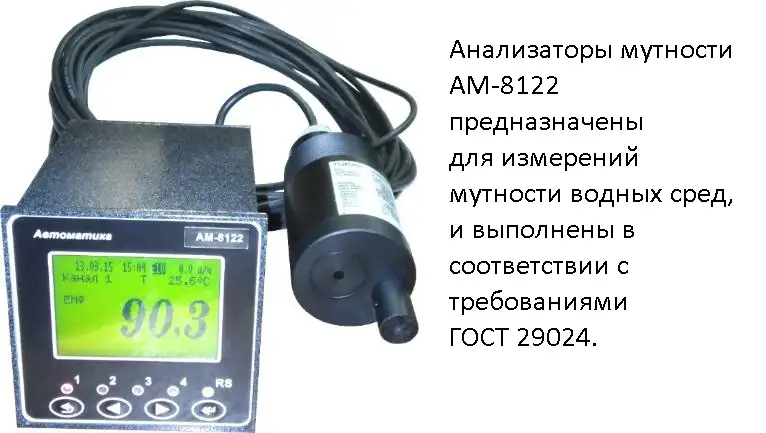

Анализатор мутности водных сред АМ 8122 предназначен для измерения мутности водных сред, не агрессивных к материалам датчика и кабеля (акрил, поливинилхлорид).
Метод измерения — нефелометрический.
Мутномер АМ 8122 внесен в Государственный реестр средств измерений Республики Беларусь.
К контроллеру анализатора подключаются оптические датчики мутности TU 8355, TU 8555, TU 8325, TU 8355.

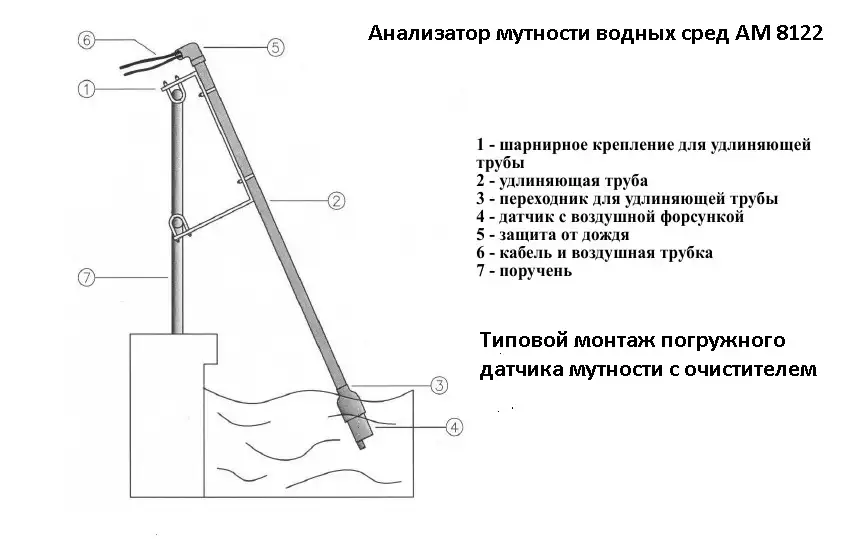

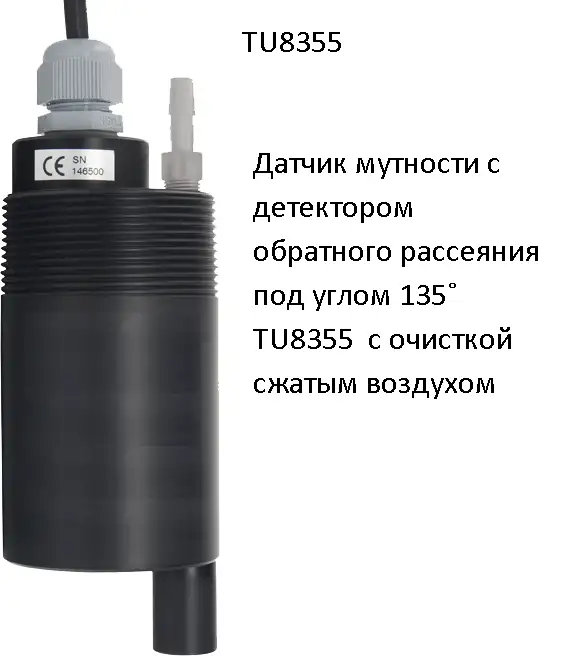

Погружаемые датчики TU8355, TU8325 имеют насадку для очистки оптических линз сжатым воздухом. Проточные датчики TU 8555, TU 8525 устанавливаются в измерительную ячейку TU 910,
TU 920 или в тройник.
Прибор имеет каналы измерения температуры датчика и расхода анализируемой жидкости.
Анализатор обеспечивает цифровую индикацию и графическое отображение измеренных параметров, их преобразование в унифицированные выходные токовые сигналы, обмен данными с компьютером по интерфейсу RS-485 (протокол обмена ModBus RTU), сигнализацию и архивирование измеренных параметров.
Области применения: водоподготовка, водоочистка, пищевая, целлюлозно-бумажная промышленности. Основные технические характеристики и параметры
Исполнение контроллера щитовое или настенное
Количество каналов измерения мутности 1 или 2
Диапазоны измерения:
датчики TU 8355, TU 8555 (0…100,0); (0…1000); (0…4000) FTU
(0...100ЧК), (0...1000хК), (0...4000хК) ppm или мг/л
датчики TU 8325, TU 8525 (0…4,000); (0…40,00); (0…400,0) NTU
(0... 4хК), (0... 40хК), (0... 400хК) ppm или мг/л
«К» - коэффициент пересчёта измерений из единиц мутности по форма-
зину (ЕМФ, FTU, NTU) в единицы концентрации взвешенных частиц (ppm, мг/л)
Погрешность измерения ±4 %
Термокомпенсация автоматическая
Диапазон температуры анализируемой жидкости (-5… +50) °С
Максимальное допустимое давление анализируемой жидкости 0,6 МПа при 20 °С
Имеются каналы измерения температуры датчика и расхода анализируемой жидкости
Самодиагностика чистоты линз, наличия жидкости, внешнего освещения
Способ очистки датчиков (опция для TU 8355, TU 8325) сжатым воздухом
Длина защищённого (IP68) кабеля датчика не более 100 м
Длина незащищённого удлинителя кабеля датчика до 1000 м
Диапазон измерения выбирается программно
Тип индикатора жидкокристаллический графический
Выходные сигналы мутномера АМ 8122:
- унифицированные постоянного тока гальванически изолированные от входа (0…5), (0…20), (4…20) мА
- цифровой интерфейс RS-485, протокол обмена ModBus RTU

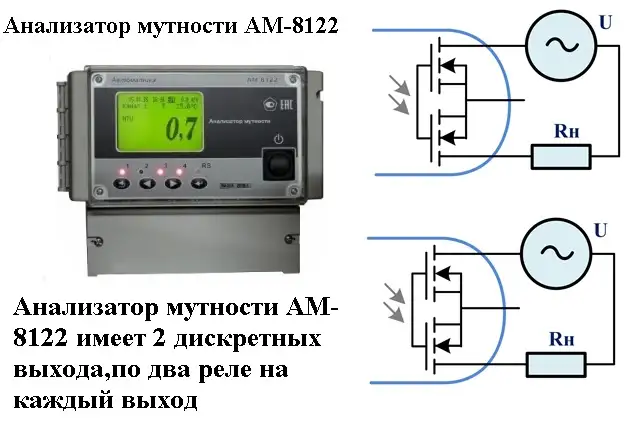

- дискретные электромагнитные реле, до ~240 В, 3 А или
твердотельные реле, до ~250 В, =400 В, 120 мА или
транзисторные оптопары, до 50 В, 30 мА или
симисторные оптопары (только для управления внешними силовыми симисторами)
Время архивирования при записи всех измеренных параметров один раз в секунду один год
Напряжение питания:
- от сети переменного тока (исполнение 220) (90... 240) В, (47… 63) Гц - от сети постоянного тока (исполнение 24, контроллер в настенном исполнении) (18... 35) В
Потребляемая мощность
- контроллера в исполнении 220 не более 15 ВА
- контроллера в исполнении 24 не более 10 Вт
Материал корпуса контроллера щитового исполнения алюминиевый сплав
Материал корпуса контроллера настенного исполнения ABS пластик
Материал корпуса датчика ПВХ
Код степени защиты от пыли и воды по ГОСТ 14254:
- контроллера настенного исполнения IP65
- контроллера щитового исполнения IP54 по передней панели
- датчиков IP68
Климатическое исполнение
- контроллера настенного исполнения УХЛ 3.1*
- контроллера щитового исполнения УХЛ 4.2*
Диапазон температуры окружающего воздуха:
- для контроллера настенного исполнения (-10…+50)°С
- для контроллера щитового исполнения (0…50)°С
Устойчивость к механическим воздействиям по ГОСТ Р 52931 N2
Масса, не более:
- контроллера 1,0 кг
- погружаемого датчика с кабелем 10 м 1,1 кг
- проточного датчика с кабелем 10 м 0,9 кг
