Электромагнитный расходомер РС-2М (установка без снятия давления)

Электромагнитный расходомер РС-2М предназначен для измерения и учёта объёмного расхода электропроводящей жидкости, в том числе сточных и неочищенных вод, холодной и горячей воды в системах водоснабжения и теплоснабжения.
Расходомер может использоваться в составе автоматизированных систем сбора данных и
управления технологическими процессами.
Конструкция измерительного устройства расходомера позволяет производить монтаж на
трубопровод без снятия давления.

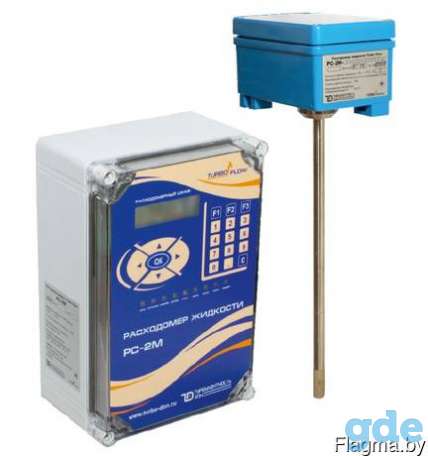

Расходомер имеет блочную конструкцию и состоит из двух основных блоков:
измерителя скорости потока (далее – ИСП) и расходомерного шкафа (далее – РШ),
соединенных кабелем связи.
ИСП конструктивно состоит из корпуса и жестко соединенного с ним стержня с пер-
вичным измерительным преобразователем (далее – ПИП).
ПИП выполнен в виде цилиндрического стержня из немагнитной нержавеющей ста-
ли 12Х18Н10Т с чувствительным элементом, представляющим собой электромагнитную систему,
состоящую из катушки возбуждения магнитного поля, покрытую электроизоляционным материа-
лом и установленными на его наружной поверхности двумя измерительными электродами из 12Х18Н10Т .
Конструкция первичного преобразователя делает экономически выгодным применение его на трубах большого диаметра.
В состав расходомерного шкафа (РШ) входят: вычислитель расхода (далее – ВР),
базовый блок питания (далее – ББ) со встроенным блоком автономного питания (далее – БАП).
Принцип действия расходомера РС-2М
Принцип действия расходомера основан на явлении электромагнитной индукции. При
движении электропроводящей жидкости в магнитном поле, создаваемом катушкой возбуждения первичного измерительного преобразователя (далее – ПИП) ИСП, в ней наводится
электродвижущая сила, пропорциональная скорости потока жидкости. Измерения текущего и суммарного значений расхода транспортируемой по трубопроводу жидкости выполняют методом «скорость-площадь» согласно ГОСТ 8.361.
Основные технические характеристики:
Диапазон измерений скорости потоков жидкостей, м/с от 0,015 до 5,0
Пределы допускаемой относительной погрешности при
измерении расхода, %, в диапазоне скоростей потока
жидкости, V, м/с:
- 0,015≤ V < 0,1 .. ±2
- 0,1 ≤ V ≤ 5 …±1
Диапазон температур электропроводящей жидкости, ˚С .. от 0 до 150
Допускаемые суточные значения хода часов, с .. ±5
Удельная электропроводимость жидкости, См/м .. от 10Е-5 до 10
Максимальное избыточное давление в трубопроводе, МПа.. 2,5
Диаметр условного прохода трубопровода, мм.. от 32 до 1700
Диаметры стержня ИСП, мм .. 10; 14
Параметры электропитания:
- напряжение переменного тока, В …220±22
- частота, Гц 50±1
Масса расходомера, кг, не более .. 25
Габаритные размеры блока ИСП, мм,.. не более 80×150×400
Габаритные размеры РШ, мм, не более.. 292×392×185
Корпуса всех составных частей расходомера обеспечивают защиту от попадания воды
и твердых тел в соответствии с ГОСТ 14254, степень защиты IP65.
Электромагнитный расходомер РС-2М внесен в Государственный реестр средств измерений Республики Беларусь.
Купить электромагнитный расходомер РС-2М со стержневым первичным преобразователем в Республике Беларусь в Минске по выгодной цене.
