Измерительные колодцы со встроенными лотками Паршалла

Измерительные колодцы со встроенными лотками Паршалла являются отличным решением в случае ,если необходимо определить расход потока в подземном незаполненном трубопроводе. Подобного рода готовые конструкции ,изготовленные из фибергласа (стеклопластика ) ,полностью укомплектованные и отлаженные в заводских условиях , просто закапываются на объекте, сокращая время монтажа до минимума.
Использование стеклопластика в качестве конструкционного материала обеспечивает измерительным колодцам со встроенными лотками Паршалла высокую прочность и коррозионную устойчивость. Будучи по своей природе монолитными ,данные колодцы являются водонепроницаемыми и пригодны для установки на глубине до 10,67 м(35 футов).
В основе каждого измерительного колодца корпус цилиндрической формы (бочка) из фибергласа , которая соответствует требованиям стандарта ANSI/ASTM D 3753 «Базовые требования к смотровым и водоприемным колодцам из полиэстера ,
усиленного стекловолокном»
В верхней части бочки устанавливается крышка или люк ,соответствующий условиям применения . Основание бочки толщиной 1,27 см дополнительно ламинировано ,чтобы сделать всю конструкцию водонепроницаемой. Выступ за основание шириной 10,16 см образует внешний монтажный фланец ,с помощью которого колодец крепится к бетонной плите.

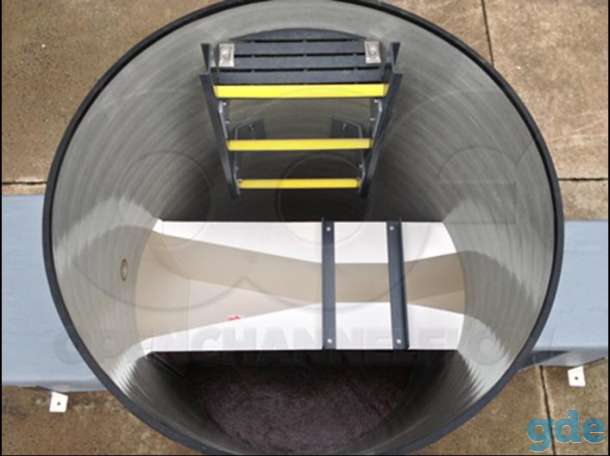

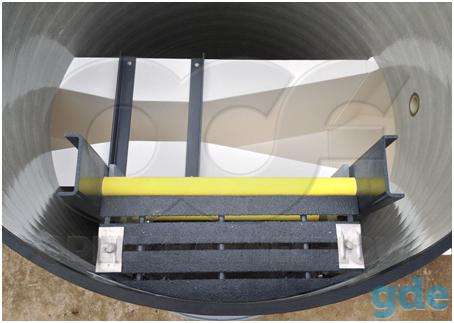

Внутри бочки установлена лестница из фибергласа, которая соответствует требованиям OHSA 29 CFR1910.27 для стационарных лестниц. Каждая направляющая лестницы усилена накладкой из нержавеющей стали ,прикрученной к стенке корпуса колодца. Для усиления безопасности на ступенях закреплена яркая антискользящая лента. И ,наконец, на вершине лестницы оборудован трап ,облегчающий спуск/подъем.
Варианты обустройства верхней части измерительных колодцев :
Куполообразная крышка
o открывается полностью, на петлях из нержавеющей стали,с запираемым засовом и на распорках,
o предназначена для установки вне пешеходных/транспортных зон,
o обеспечивает неограниченный доступ к внутреннему интерьеру колодца,
o предназначена для установки на высоте 30,48 см от поверхности ската
Алюминиевая крышка
o решетка из алюминия с антискользящим примыканием устанавливается заподлицо,
o предназначена для установки на поверхности объекта или на вершине склона,
o возможно водонепроницаемое и воздухонепроницаемое исполнение,
o устанавливается в пешеходной зоне или в тех местах ,где по эстетическим соображениям требуется скрытое размещение
Люк для проезжей части
o применение в соответствии с AASHO H-20,
o доступны отверстия диаметром 80,65 и 96,52 см ,
o буртик люка располагается на 30,48 см ниже склона ,чтобы обеспечить колец, остова, крышки,
o требуются кольца, остов, крышка для установки

Размеры лотков Паршалла
В зависимости от размеров колодца в нем могут быть установлены лотки
Паршалла с шириной горловины от 1 до 36 дюймов . Все лотки комплектуются концевыми адаптерами на впуске и выпуске для обеспечения условий прохождения потока с целью минимазации погрешности измерений.
Для установки в измерительных колодцах также доступны конфигурации вложенных лотков Паршалла .Идея состоит в том ,что при новом строительстве изначально используется внутренний лоток .Впоследствии ,по мере увеличения потока ,внутренний лоток демонтируется ,и измерение расхода производится с помощью внешнего лотка.
Вложенные лотки гарантируют максимальную точность измерений и обеспечивают высокую ценность колодца в течение всего срока его службы.

Соединения труб

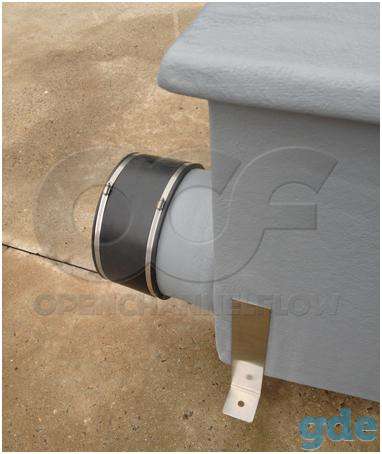

Переходные муфты, хомуты или фланцы используются в концевых адаптерах для соединения с входящими и выходящими трубопроводами. Соединения труб на входе и выходе не обязательно должны быть однотипными.

Размеры колодцев
Измерительные колодцы с лотками Паршалла доступны 4 различных диаметров :
48 дюймов [1,22 м]
60 дюймов [1,52 м]
72 дюйма [1,83 м]
98 дюймов [2,43 м]
При необходимости возможны и промежуточные и увеличенные размеры.
Высота измерительных колодцев с лотками Паршалла лежит в диапазоне от 2 футов 6 дюймов (0,762 м) до 35 футов(10,67 м). На практике ,большинство колодцев имеет высоту от 6 до 8 футов (182,9 и 243,8 см соответственно) и включают лотки Паршалла с размером горловины от 3 до 9 дюймов.
Глубина колодца зависит от ряда факторов, включая : размер лотка ,тип верхней части и диаметр колодца.

Конструктивные особенности
Для измерительных колодцев (как правило ,с лотками Паршалла размеров от 6 дюймов и выше) ,где концевые адаптеры далеко выступают за стенки корпуса , скобы из нержавеющей стали химически способом приварены к концевым адаптерам для удобства крепления лотка к бетонному основанию. В каждой скобе имеется отверстие диаметром 5/8 дюйма [1,5875 см]для установки на анкерные болты.
Каждый измерительный колодец снабжен выполненной как сквозной входной резьбовой муфтой диаметром 2 дюйма (5,05 см) ,через которую удобно осуществлять ввод кабельных линий ,всасывающих патрубков и т.п.В отличие от самостоятельно выполненных вводов ,которые как правило, не герметичны ,резьбовая муфта ламинирована и образует со стенками колодца водонепроницаемое соединение.

Аксессуары к колодцам и лоткам

В качестве опций к колодцам доступны:
вентиляция (естественная/принудительная)
защитные настилы
встроенные скамеечки вокруг лотка

Также имеется ряд аксессуаров к лоткам Паршалла :
формирователи потока и перегородки,
монтажные наборы для датчиков расходомеров
успокоительные колодцы
монтажные наборы для средств мониторинга параметров воды
крышки/перекрытия
