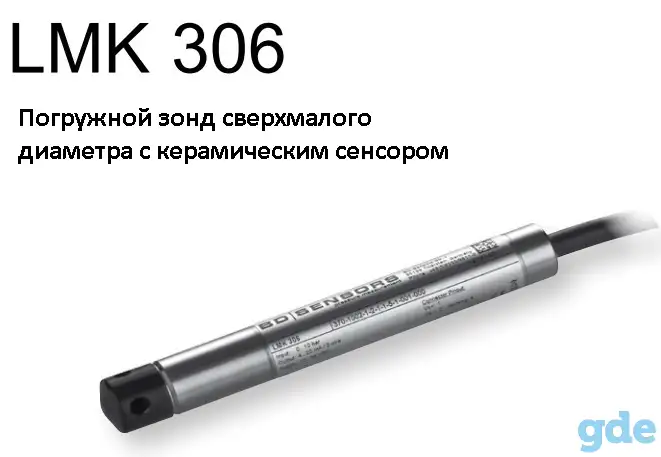

Погружной зонд гидростатического давления LMK 306 сверхмалого диаметра (17 мм) с керамическим сенсором, предназначен для непрерывного измерения уровня жидкостей, не агрессивных к нержавеющей стали.
Функционально датчики давления состоят из измерительного преобразователя давления , электронного блока и корпусных деталей.
Измерительный преобразователь представляет собой смонтированный в индивидуальном корпусе
тензопреобразователь – систему мембран с пластиной из монокристаллического сапфира с
пленкой кремния или иного полупроводника (структура КНС), на которой по интегральной
технологии выполнен мост Уинстона.
Система мембран преобразует измеряемое давление в деформацию пластины. В результате
появляется разбаланс моста. Электрическое напряжение в диагонали моста пропорционально
измеряемому давлению.
Электронный блок обеспечивает питание измерительного преобразователя постоянным током,
преобразование напряжения в нормированый выходной сигнал (тока, напряжения, цифровой).
Области применения:
Измерение уровня жидкости в колодцах, скрытых водоёмах, скважинах
Мониторинг подземных и поверхностных вод
Свободно проходит в прямую трубу 3/4”
Характеристики
Диапазоны давления: от 0…6 до 0…200 м.вод.ст.
Основная погрешность: 0,5 % ДИ
Время отклика менее 10мс
Выходной сигнал: 4…20 мA/ 2-х пров.
Сенсор: керамический тензорезистивный
Диапазон температур измеряемой среды: -10…+70°C
Класс защиты: IP 68
Механическое присоединение: кабель PVC, PUR, FEP и др., опция: защита кабеля гибкой трубкой из нержавеющей стали
Потребление тока датчиков с токовым выходным сигналом не превышает 25 мА
Погружной зонд гидростатического давления LMK 306 сверхмалого диаметра (17 мм) для непрерывного измерения уровня жидкостей, не агрессивных к нержавеющей стали внесен в Государственный реестр средств измерений Республики Беларусь.
Купить погружной зонд гидростатического давления LMK 306 сверхмалого диаметра (17 мм) в Республике Беларусь в Минске по выгодной цене.
