Расходомер ультразвуковой MQU 99-S предназначен для измерения расхода и объема очищенных сточных вод . MQU 99-S представляет собой ультразвуковой расходомер для мерных проточных профилей(измерительные лотки Паршаля, Палмера-Боулюса , водосливы Томсона, комбинированные профили и т.п.). Расходомер измеряет высоту уровня H, мгновенный расход потока Q и общее протекшее количество. Прибор оборудован множеством выходных , управляющих и статистических функций.
Типовая область применения- водоочистные сооружения.

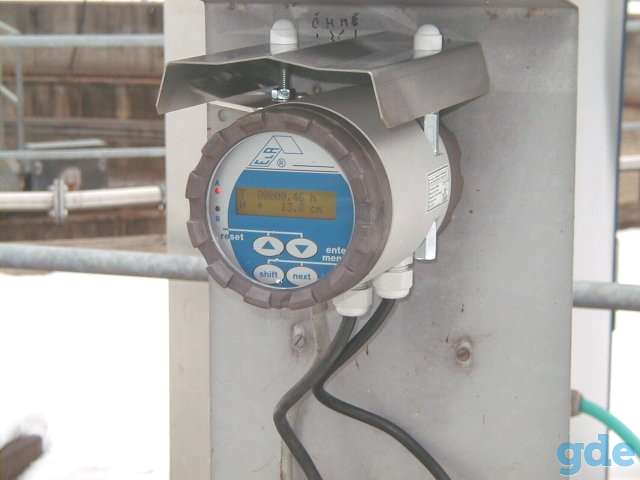

Расходомер состоит из одного блока обработки и одного или двух ультразвуковых зондов.
Устройство, следовательно , сконфигурировано, как одноканальное (один мерный профиль), или как двухканальное (для двух мерных профилей). Принцип измерения в обоих случаях аналогичен.
Измерительная функция

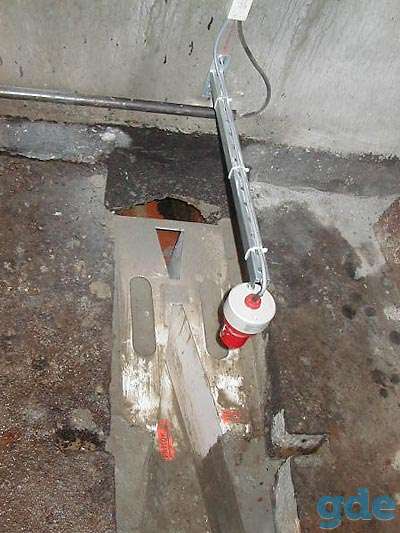

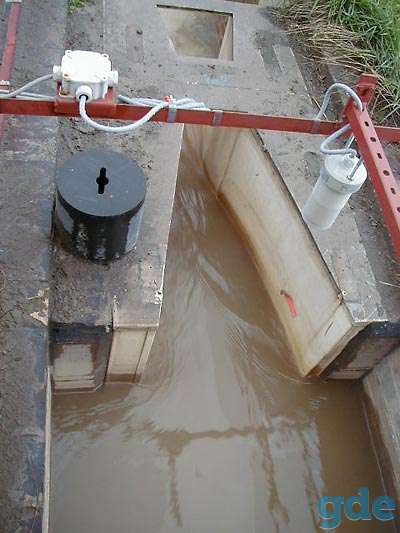

Прибор MQU с помощью ультразвукового зонда измеряет высоту уровня H в открытом мерном профиле. От измеренной высот ы уровня прибор вычисляет мгновенный расход потока
Q и общее протекшее количество.
Зависимость Q = f (H) задается в прибор формулой (6 вариантов).
Наиболее часто используемые формулы:
Q =A*H
Q =A*(H+D)+B
Q =A*H+Ex(H+Z)
где A, B, C, D, E, F, Z - это устанавливаемые константы
Выходная и управляющая функции:
релейные выходы:
выходы для внешнего счетчика количества,
компараторы величины Q и H, сигнализация неполадки зонда
аналоговые выходы:
H или Q (0÷20, 4÷20, 0÷5, 0÷10, .. мA)
последовательная линия связи для передача статистических данных в персональный компьютер:
RS 232C для переносного PC соединение до 10 м
RS485 для настольного PC соединение сотни
Ультразвуковой лотковый расходомер сточных вод MQU 99-S внесен в Государственный Реестр средств измерений Республики Беларусь.
Купить ультразвуковой лотковый расходомер сточных вод MQU 99-S в Республике Беларусь в Минске по выгодной цене.
