Ультразвуковые расходомеры-счетчики Взлет РСЛ предназначены для автоматического бесконтактного измерения объемного расхода, объема, уровня различных жидкостей с широким спектром свойств (включая агрессивные) в безнапорных трубопроводах и открытых каналах (U-образных лотках, стандартных водосливах и лотках, а также открытых каналах произвольной формы). Могут применяться в технологических процессах промышленных предприятий, на очистных сооружениях, в канализационных сетях, системах экологического мониторинга и предупреждения о стихийных бедствиях, АСУ ТП и т.д.
К отличительным особенностям прибора можно отнести :
-максимальное расстояние между акустической системой и измерительным блоком , которое составляет 250 м,
-возможность ввода произвольной расходной характеристики измерительного створа (32 пары значений "уровень-расход"),
-высокая точность измерения уровня (+/- 2мм) за счет применения эффективных цифровых методов обработки сигнала;
- помехозащищенность измерительного тракта, позволяющее использовать прибор в непосредственной близости от насосов,
электродвигателей и других источников мощных промышленных помех;
- автоматический учет изменения скорости звука в газовой среде;
- периодическая самоочистка ультразвукового датчика от конденсата;
- расчет или загрузка в прибор расходной характеристики рубопровода (лотка) непосредственно на объекте с помощью специализированного ПО;
-широкие коммуникационные возможности .
Доступность и полнота технической информации обеспечивают легкость в освоении и эксплуатации расходомера ,монтаж которого заказчик может выполнить собственными силами.

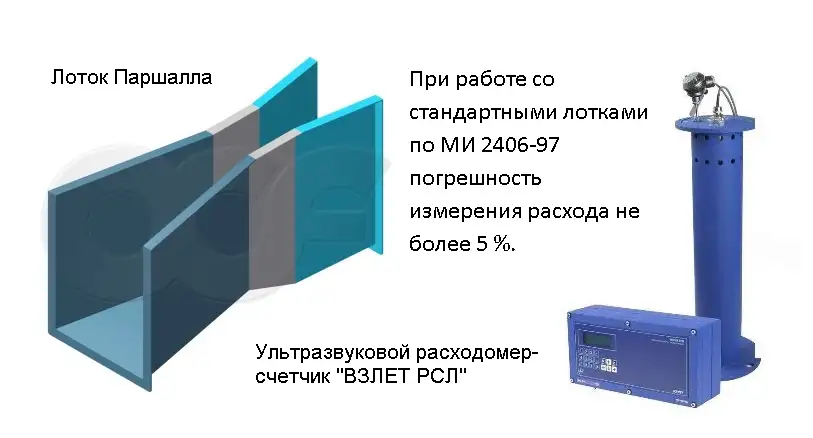

Ультразвуковой расходомер «ВЗЛЕТ-РСЛ»(-212,-222) можно использовать совместно с предварительно изготовленными
лотками Паршалла стандартных размеров ,например, с шириной горловины 15,24 см или с шириной горловины 30,48 см без каких либо ограничений для определения расхода и объема воды в канале.
Выполнение измерений в таких случаях производится в соответствии с МИ 2406-97 «Расход жидкости в безнапорных каналах систем водоснабжения и канализации. МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ПРИ ПОМОЩИ СТАНДАРТНЫХ ВОДОСЛИВОВОВ И ЛОТКОВ».

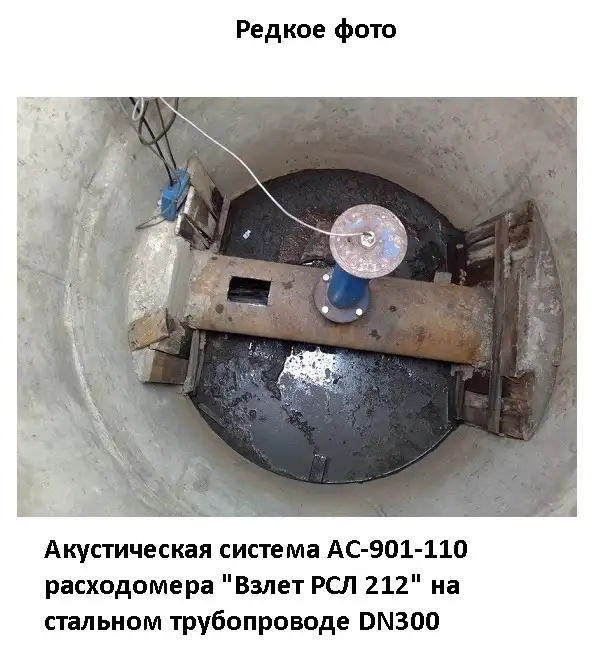

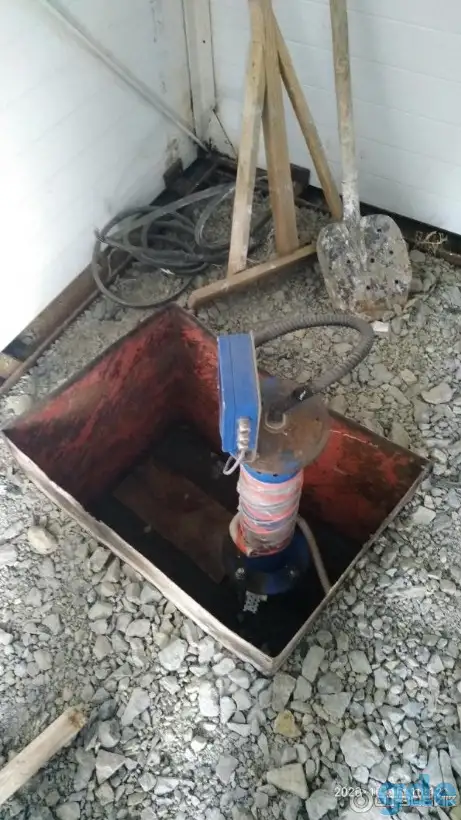

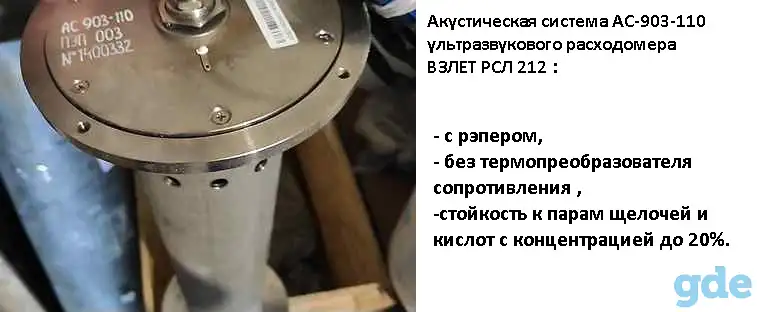

РСЛ-212 - может комплектоваться акустическими системами разного конструктивного исполнения с коррекцией скорости звука
с использованием термометра или реперного отражателя. Это обеспечивает устойчивую работу прибора при различном составе газовой среды (пары нефтепродуктов, кислот, щелочей и т.д.). Акустические системы для РСЛ-212 выпускаются в общепромышленном, агрессивостойком и бензомаслостойком исполнениях.

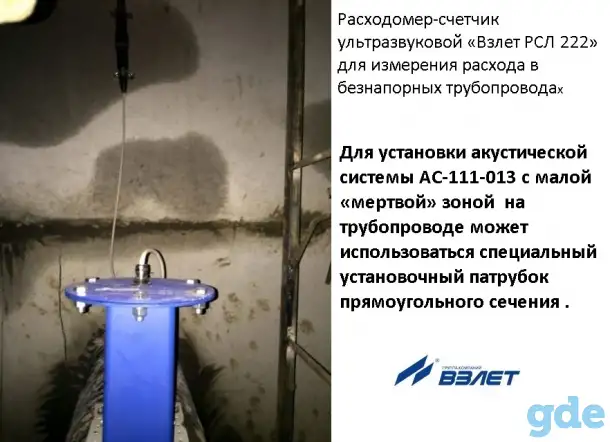

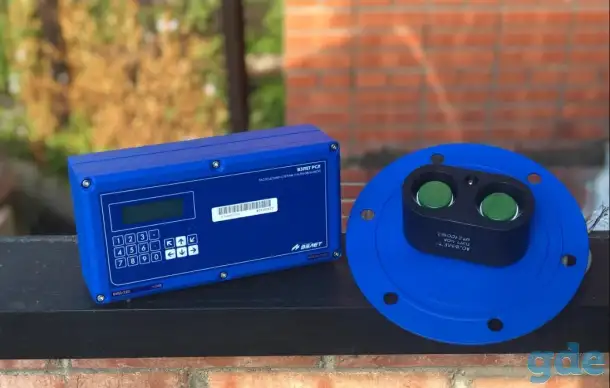

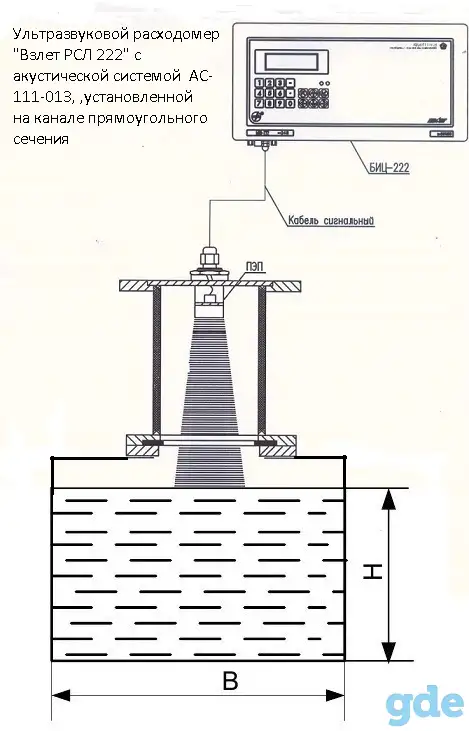

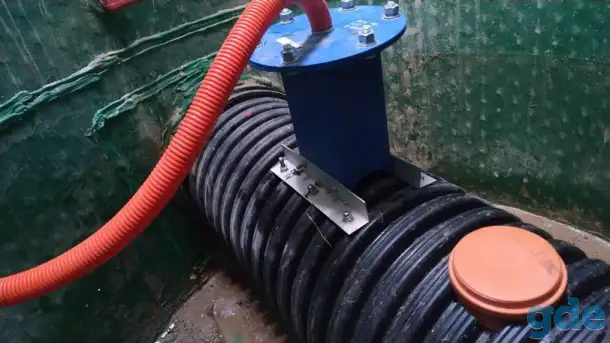

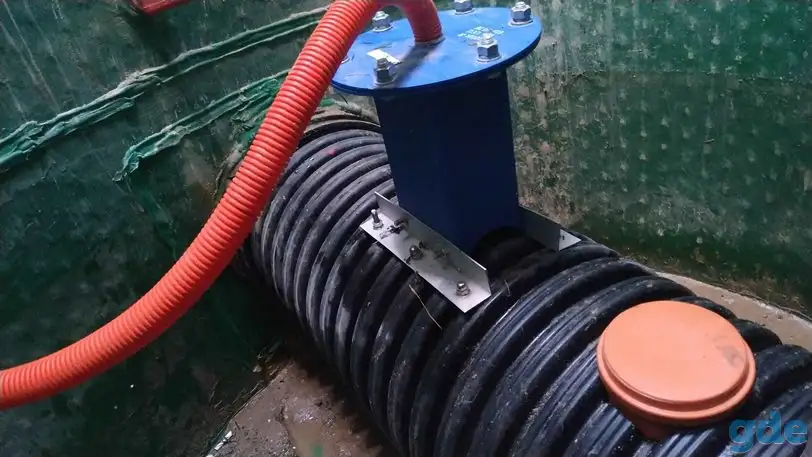

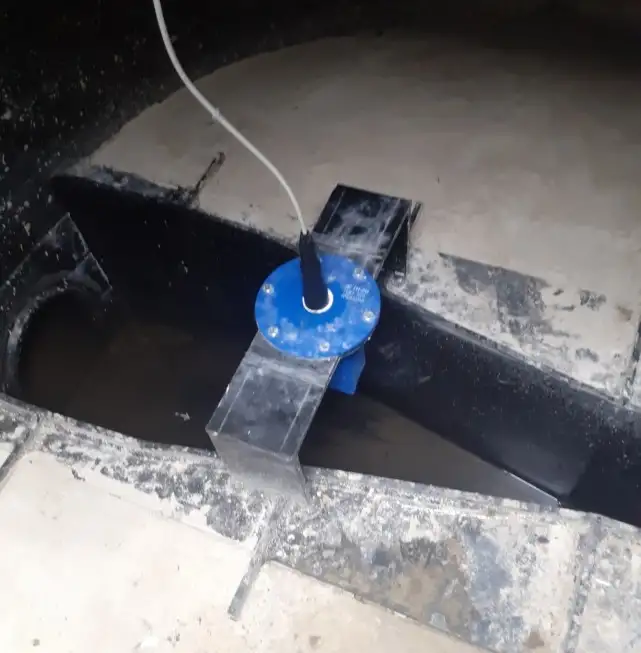

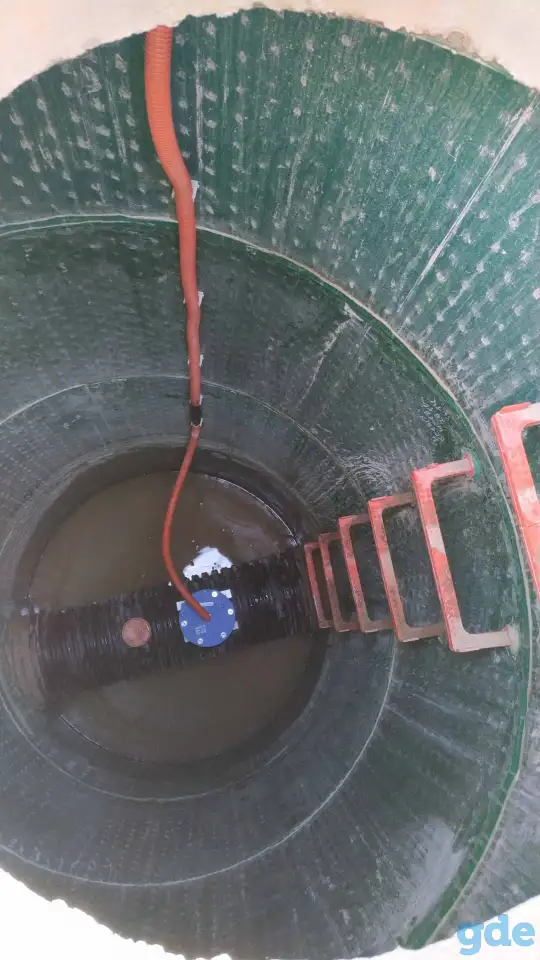

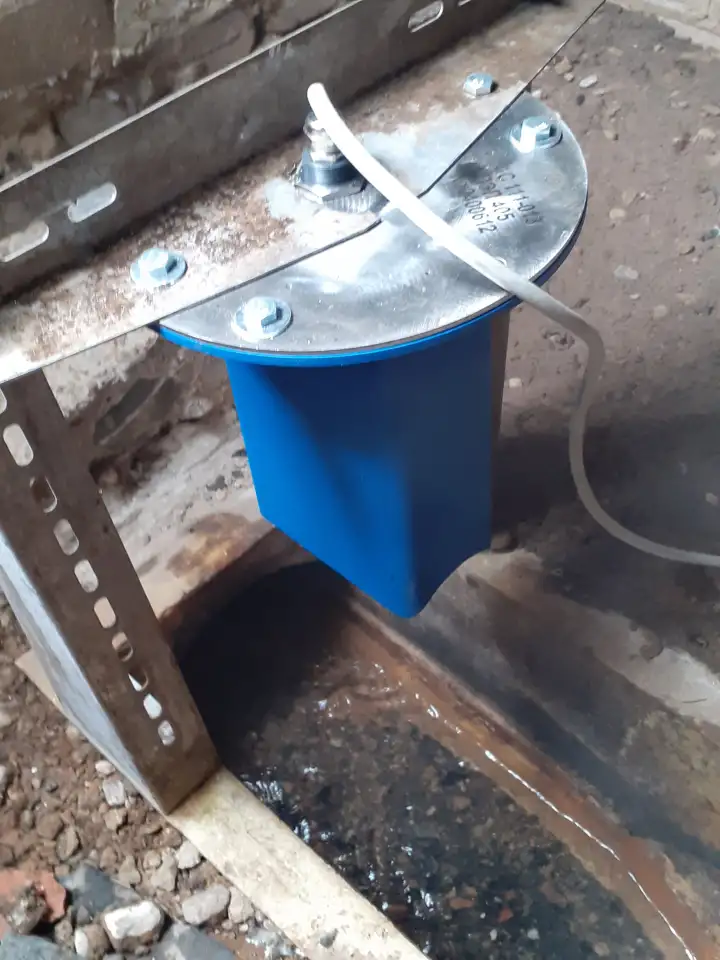

РСЛ-222 - комплектуется компактной акустической системой АС-111-013 с малой мертвой зоной (250 мм) на основе раздельно-совмещенного ультразвукового датчика с интегрированным термометром. .Такая акустическая система может устанавливаться на трубопроводы диаметром от 100 мм с использованием стандартных пластиковых элементов канализационных трубопроводов, в том числе в составе узлов домового учета сточных вод.

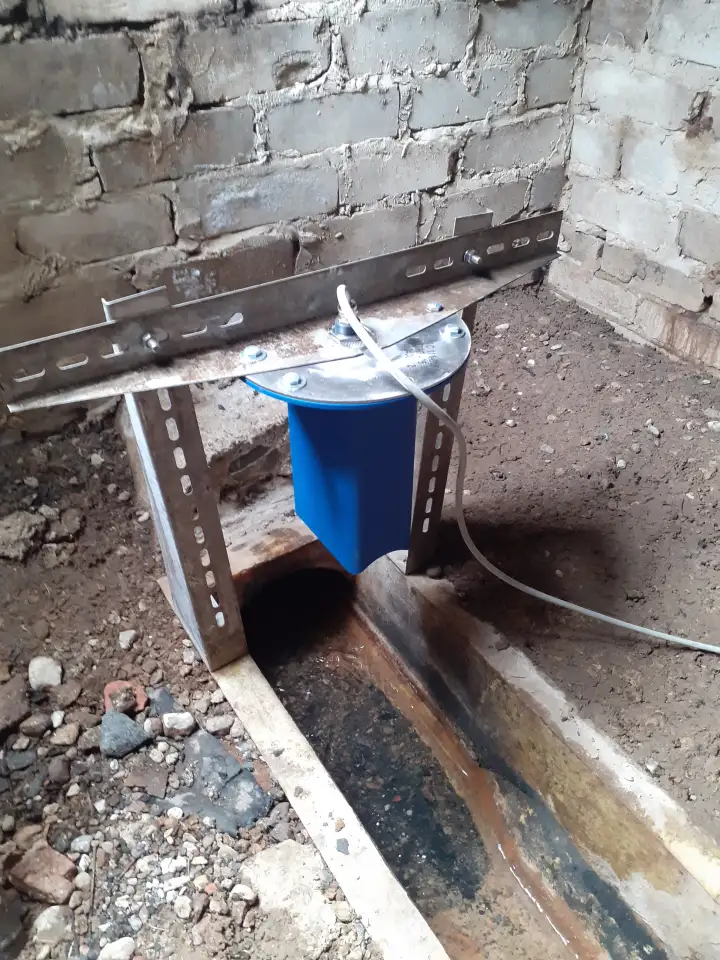

Ничто не мешает использовать ультразвуковой расходомер ВЗЛЕТ РСЛ-222 с гидрометрическими лотками разных типов (Паршалла, Палмера-Боулюса ,без горловины и т.п.) при установке их в канализационных колодцах.
Пределы допускаемых относительных погрешностей расходомеров "ВЗЛЕТ РСЛ" при измерении среднего объемного расхода (объема)
в пределах от 10 до 100% диапазона измерения расхода составляют:
- +/-3% при индивидуальной градуировке расходной характеристики безнапорных трубопроводов и открытых каналов на месте эксплуатации ,
- +/-4% при вводе расходной характеристики в безнапорных трубопроводах и U-образных лотках по результатам одноточечной калибровки в соответствии с рекомендациями МИ 2220-13 «Расход и объем сточной жидкости. Методика измерений в безнапорных каналах по уровню заполнения с предварительной калибровкой измерительного створа». ,
- +/-5% в каналах, оборудованных стандартными водосливами или лотками ,при вводе расходной характеристики ,полученной расчетным путем в соответствии с рекомендациями МИ 2406-97 «Расход жидкости в безнапорных каналах систем водоснабжения. Методика выполнения измерений с помощью стандартных водосливов и лотков» .
Пределы допускаемой основной погрешности при измерении уровня в нормальных условиях составляют +/-2 мм(для акустической системы АС-111-013).

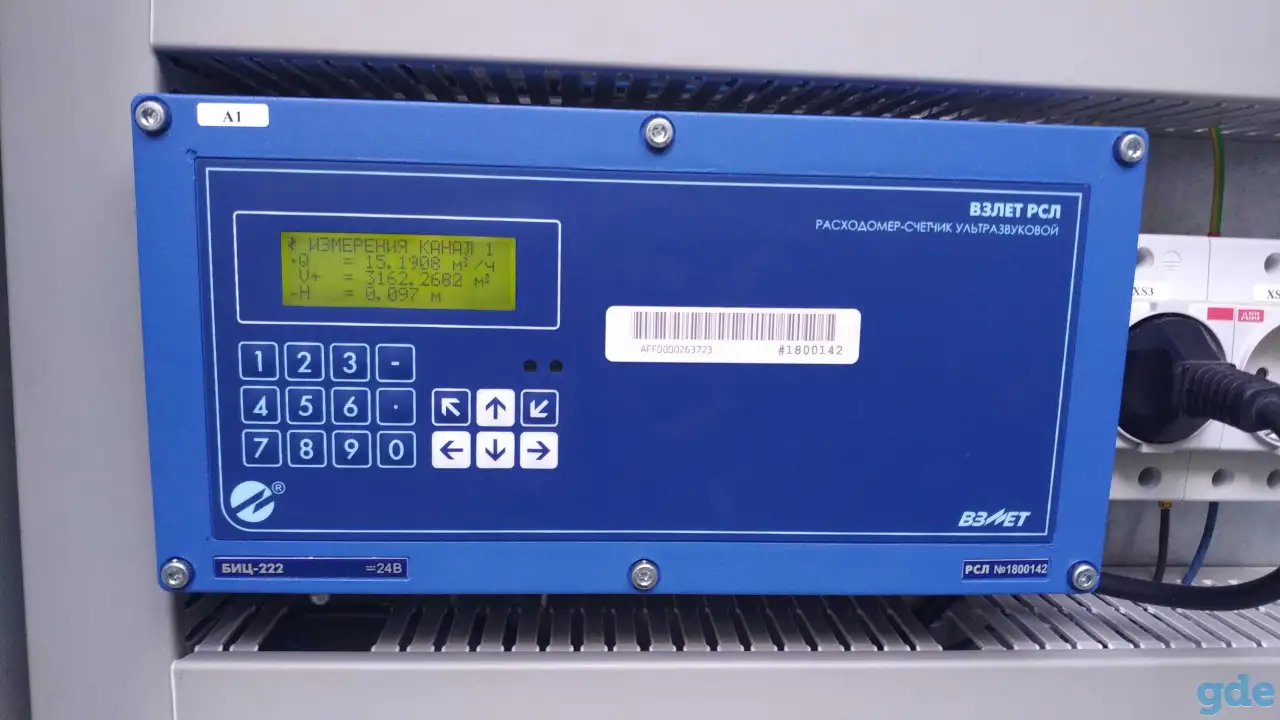

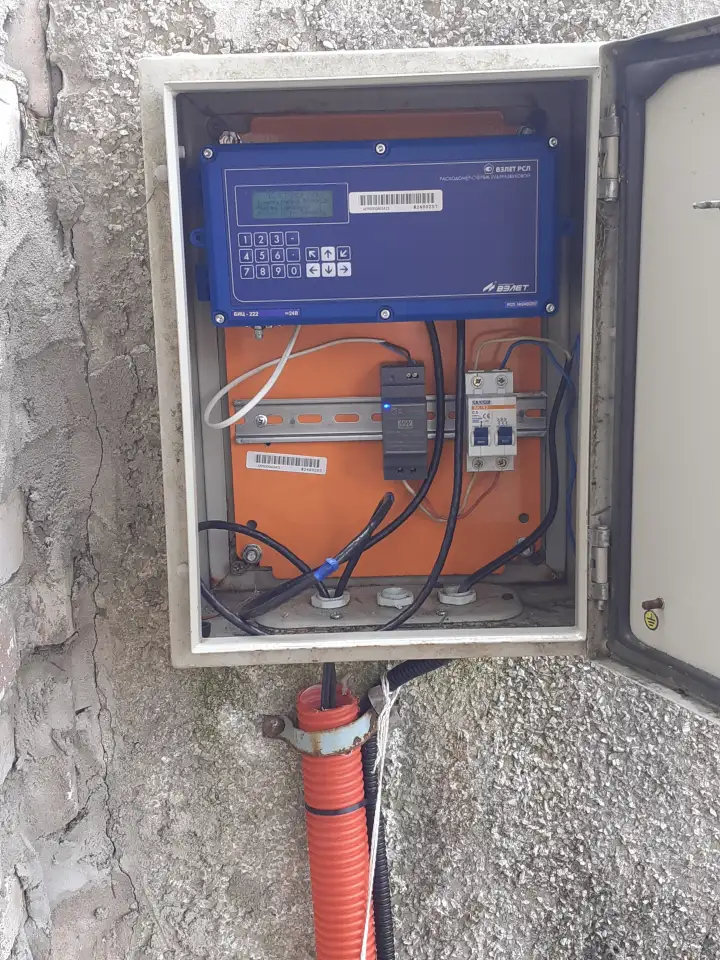

Вывод информации:
на жидкокристаллический индикатор,в виде частотных и/или импульсных сигналов , в виде нормированного токового сигнала ,-
по интерфейсу Ethernet , по последовательному интерфейсу RS-232/RS-485,в виде срабатывания логических выходов .
Купить ультразвуковые расходомеры Взлет РСЛ для незаполненных трубопроводов и открытых каналов в Республике Беларусь в Минске по выгодной цене.
